150KVA ड्राई प्रकार अलगाव ट्रान्सफर्मर

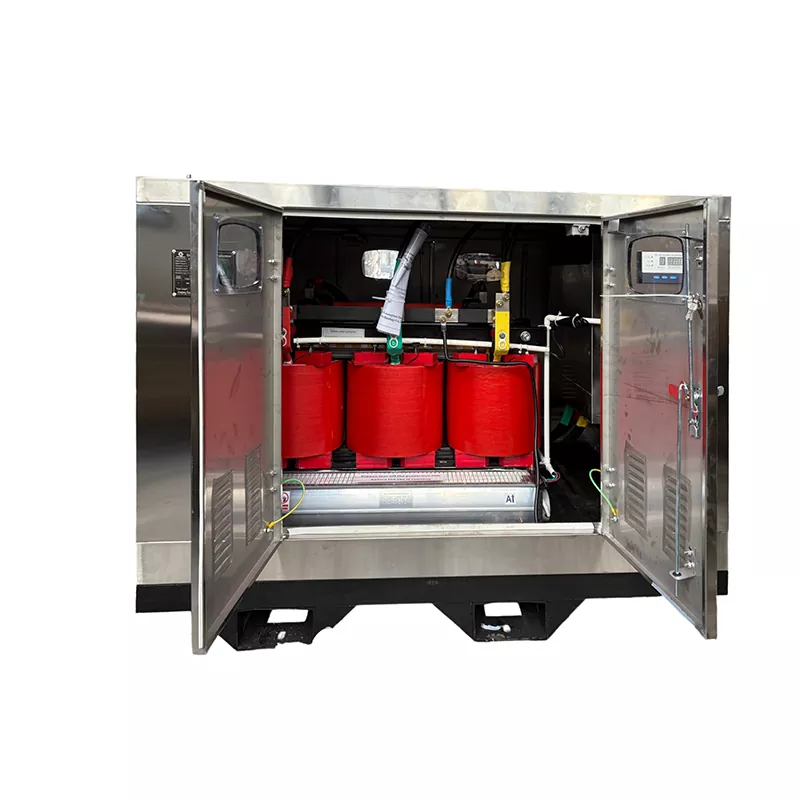

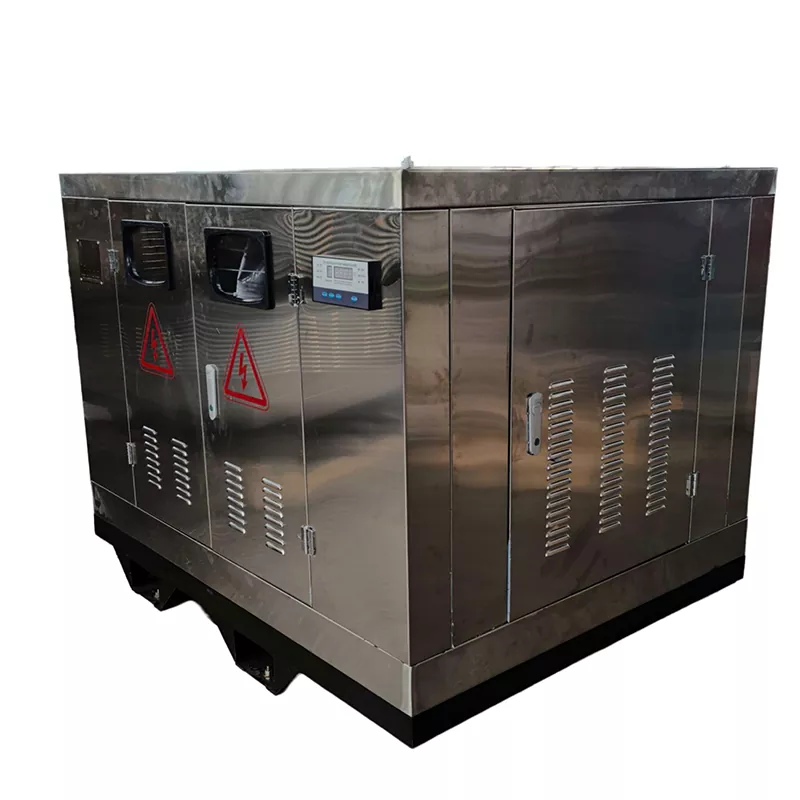

GUANGBIAN ले यो 150KVA ड्राई प्रकार अलगाव ट्रान्सफर्मर बिजुली अलगाव र कम भोल्टेज वितरण आवश्यक अनुप्रयोगहरूको लागि निर्माण गर्दछ। यहाँ देखाइएको एकाइ साउदी अरबमा निर्माण परियोजनाको लागि बनाइएको थियो र एक स्टेनलेस स्टील घेरा, IP43 सुरक्षा, पूर्ण तामा विन्डिंग्स, डेल्टा-स्टार (Δ-Y) जडान, स्वचालित फ्यान कूलिंग, र दुई अतिरिक्त MCCBs संग कन्फिगर गरिएको छ।

कम भोल्टेज पक्षले 400V तीन-चरण र 230V एकल-चरण शक्ति प्रदान गर्दछ। यसले साइटको लोड गणना र बिजुली वितरण डिजाइनको अधीनमा एउटै ट्रान्सफर्मरबाट तीन-चरण निर्माण उपकरणहरू र एकल-चरण सहायक लोडहरू आपूर्ति गर्न अनुमति दिन्छ।

400V र 230V लोडहरूको लागि कन्फिगरेसन

400V थ्री-फेज आपूर्ति क्रेन, कंक्रीट मिक्सर, वेल्डिङ मेसिन, पम्प, र अन्य तीन-चरण मेसिनरी जस्ता उपकरणहरूको लागि प्रयोग गर्न सकिन्छ। 230V आपूर्ति प्रकाश, कार्यालय उपकरण, पोर्टेबल उपकरण, वातानुकूलित एकाइहरू, र अन्य एकल-चरण भारहरूको लागि उपयुक्त छ।

निर्माण स्थलको लागि, दुबै प्रकारका भारहरूको लागि एउटै ट्रान्सफर्मर प्रयोग गर्दा वितरण व्यवस्थालाई सरल बनाउन सकिन्छ। तथापि, 150 kVA रेटिङको मतलब यो होइन कि प्रत्येक जोडिएको लोडले पूर्ण नेमप्लेट पावरमा एकैसाथ काम गर्न सक्छ। ट्रान्सफर्मर चयनले साइटको अधिकतम माग, मोटर सुरु हुने वर्तमान, लोड कारक, पावर कारक, र लोडको अपेक्षित संयोजनलाई विचार गर्नुपर्छ।

ट्रान्सफर्मरले पूर्ण तामाको विन्डिङ प्रयोग गर्छ। तामामा एल्युमिनियम भन्दा कम विद्युतीय प्रतिरोधात्मकता छ, त्यसैले कन्डक्टरको हानिलाई उपयुक्त कन्डक्टर साइजिङ र घुमाउरो डिजाइन मार्फत नियन्त्रण गर्न सकिन्छ। तातो मौसममा स्थापनाहरूको लागि, घुमाउरो सामग्री थर्मल डिजाइनको मात्र एक भाग हो; परिवेशको तापक्रम, इन्सुलेशन प्रणाली, भेन्टिलेसन, लोडिङ, र कूलिङ विधिलाई पनि विचार गर्न आवश्यक छ।

डेल्टा-स्टार (Δ-Y) जडान प्राथमिक र माध्यमिक windings लागि प्रयोग गरिन्छ। तारा-जडित कम-भोल्टेज पक्षले 230V एकल-फेज आपूर्तिको लागि एक तटस्थ बिन्दु प्रदान गर्दछ, जबकि डेल्टा वाइन्डिङले घुमाउरो भित्र घुमाउन ट्रिपल हार्मोनिक प्रवाहहरूको लागि मार्ग प्रदान गर्दछ। तटस्थ ग्राउन्डिङ व्यवस्थाले परियोजनाको विद्युतीय डिजाइन र लागू हुने स्थानीय आवश्यकताहरू पालना गर्नुपर्छ।

कूलिंग र एन्क्लोजर

तापमान सेन्सर घुमाउरो तापमान निगरानी गर्न प्रयोग गरिन्छ। जब प्रिसेट तापमान पुग्छ, स्वचालित कूलिंग फ्यानहरूले तातो अपव्यय बढाउन थाल्छन्। यो स्थापनाहरूको लागि उपयोगी छ जहाँ सञ्चालनको क्रममा लोड परिवर्तन हुन्छ वा जहाँ परिवेशको तापक्रम अपेक्षाकृत उच्च हुन्छ।

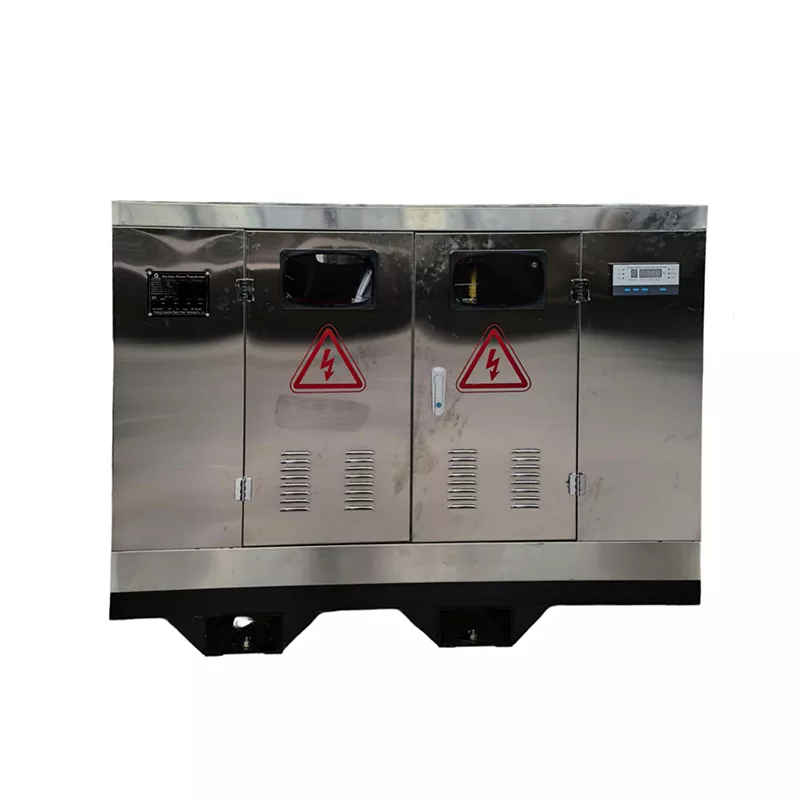

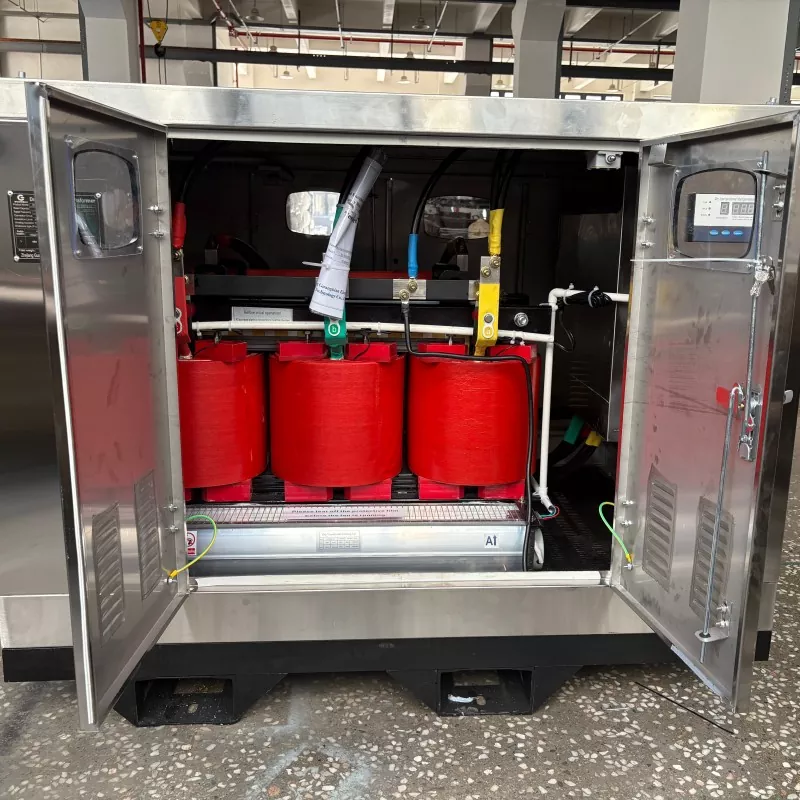

घेरा स्टेनलेस स्टीलबाट बनेको छ र IP43 रेटिंग छ। IEC 60529 अनुसार, IP43 को पहिलो अंकले 1 मिमी भन्दा ठूला ठोस विदेशी वस्तुहरू विरुद्ध सुरक्षालाई सङ्केत गर्छ, जबकि दोस्रो अंकले IPX3 का लागि तोकिएका सर्तहरू अन्तर्गत पानी स्प्रे विरुद्ध सुरक्षालाई सङ्केत गर्छ। मूल्याङ्कनले अभिप्रेत स्थापना वातावरणको लागि सुरक्षा प्रदान गर्दछ तर यसलाई पूर्ण रूपमा धुलो-टाइट वा वाटरप्रूफको रूपमा व्याख्या गरिनु हुँदैन।

बाहिरी वा आंशिक रूपमा पर्दाफास निर्माण साइटहरूको लागि, स्थापनाले अझै पनि प्रत्यक्ष भारी वर्षा, खडा पानी, अत्यधिक धुलो जम्मा, र घेराको निर्दिष्ट सुरक्षा स्तर बाहिर अन्य अवस्थाहरूबाट उचित सुरक्षा प्रदान गर्नुपर्छ।

प्राविधिक विवरण र परियोजना चयन

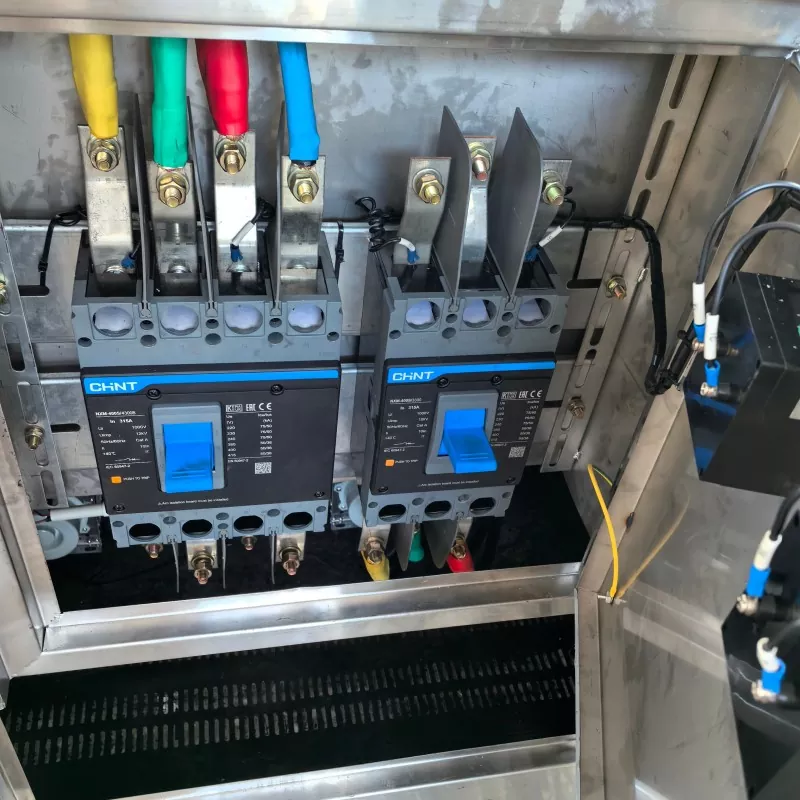

दुई अतिरिक्त MCCB ले अलग-अलग डाउनस्ट्रीम सर्किट सुरक्षा र अलगाव प्रदान गर्दछ। तिनीहरूको मूल्याङ्कन जडान गरिएको उपकरण, केबल आकार, अपेक्षित वर्तमान, र सुरक्षा समन्वय आवश्यकताहरू अनुसार चयन गरिनु पर्छ। तिनीहरू विशेष गरी उपयोगी छन् जहाँ निर्माण लोडहरूको विभिन्न समूहहरू ट्रान्सफर्मरमा जडान गर्न आवश्यक छ।

उत्पादन गर्नु अघि, आवश्यक इनपुट भोल्टेज, आउटपुट भोल्टेज, फ्रिक्वेन्सी, चरण कन्फिगरेसन, लोड प्रकार, परिवेश तापमान, घेरा आवश्यकताहरू, ग्राउन्डिङ व्यवस्था, र लागू विद्युतीय मानक पुष्टि गरिनु पर्छ। मोटर-संचालित उपकरणहरू पनि पहिचान गर्नुपर्दछ किनभने सामान्य चलिरहेको लोड 150 kVA भित्र देखिँदा पनि करेन्ट सुरु गर्दा ट्रान्सफर्मरको साइजलाई असर गर्न सक्छ।

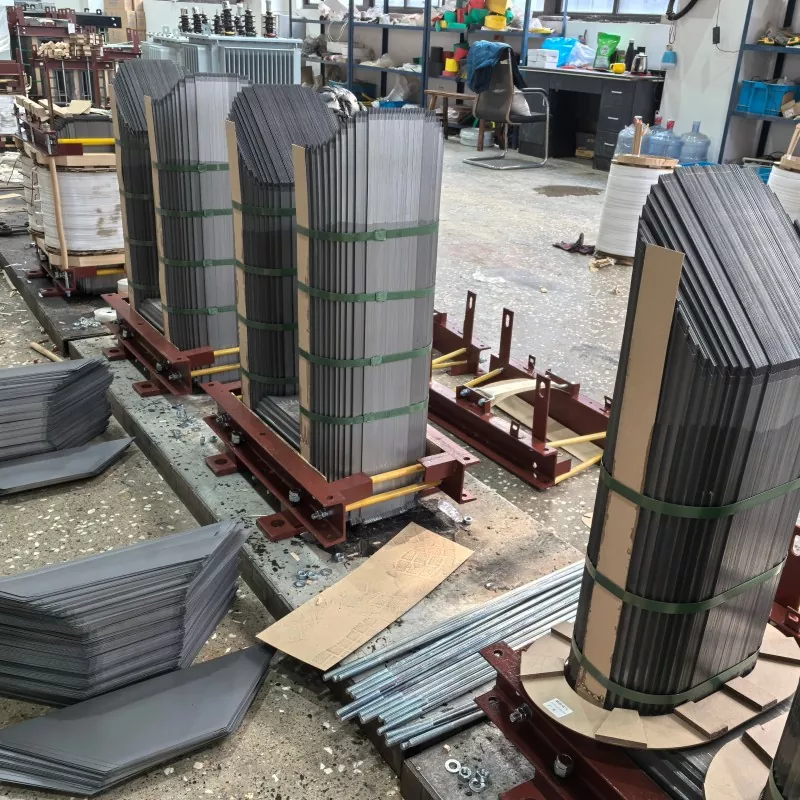

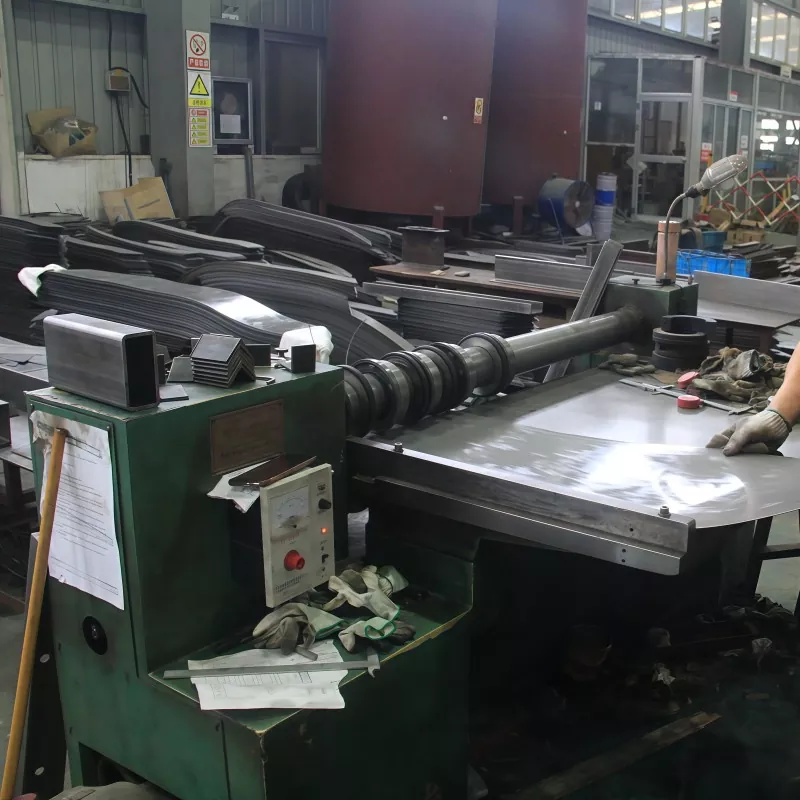

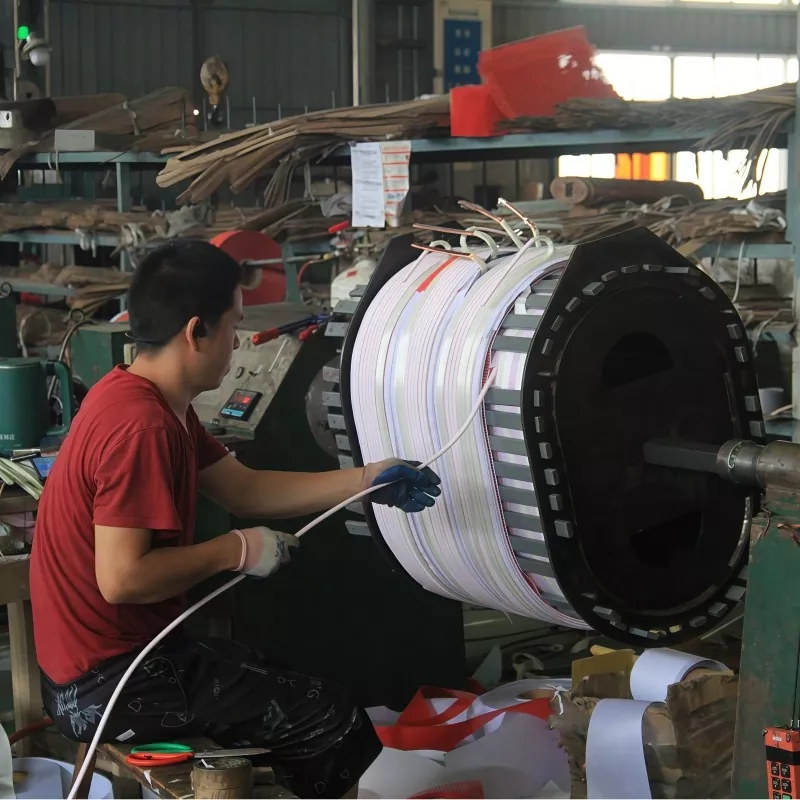

निर्माण, परीक्षण र अनुकूलन

GUANGBIAN ले प्रत्येक परियोजनाको विद्युतीय विनिर्देश अनुसार 150KVA ड्राई टाइप आइसोलेशन ट्रान्सफर्मर निर्माण गर्दछ। यस कन्फिगरेसनका लागि, मुख्य आवश्यकताहरूमा 150 kVA क्षमता, 400V/230V माध्यमिक वितरण, कपर विन्डिङहरू, डेल्टा-स्टार जडान, IP43 एन्क्लोजर, स्वचालित फ्यान कुलिङ, र थप MCCB हरू समावेश छन्।

इनपुट र आउटपुट भोल्टेज, फ्रिक्वेन्सी, घुमाउरो व्यवस्था, घेरा डिजाइन, कूलिंग विधि, र सुरक्षा कन्फिगरेसन सहित आवश्यक पर्दा अन्य विशिष्टताहरू परिवर्तन गर्न सकिन्छ। अन्तिम डिजाइन प्रत्येक परियोजनाको लागि समान कन्फिगरेसन प्रयोग गर्नुको सट्टा विद्युत प्रणाली र स्थापना अवस्थाहरूमा आधारित छ।

कारखाना परीक्षण सहमत प्राविधिक विशिष्टता र लागू मानक अनुसार गरिन्छ। परियोजना द्वारा आवश्यक पर्दा परीक्षण रेकर्ड र तेस्रो-पक्ष निरीक्षण व्यवस्थित गर्न सकिन्छ।

FAQ

यो ट्रान्सफर्मर को आउटपुट भोल्टेज के हो?

यो कन्फिगरेसनले 400V तीन-चरण र 230V एकल-चरण आउटपुट प्रदान गर्दछ। अन्य भोल्टेज संयोजन परियोजना आवश्यकताहरु अनुसार निर्माण गर्न सकिन्छ।

के 400V र 230V लोड एउटै ट्रान्सफर्मरबाट आपूर्ति गर्न सकिन्छ?

हो। डेल्टा-स्टार जडानले तीन-चरण माध्यमिक आपूर्ति र एकल-चरण वितरणको लागि तटस्थ बिन्दु प्रदान गर्दछ। जडान गरिएको लोडहरू सही रूपमा वितरण गरिनु पर्छ र ट्रान्सफर्मरको मूल्याङ्कन क्षमता भित्र रहनु पर्छ।

कूलिङ फ्यानलाई कसरी नियन्त्रण गरिन्छ?

घुमाउरो तापमान सेन्सरहरूले सञ्चालन तापमान निगरानी गर्दछ। जब प्रिसेट तापमान पुग्छ, नियन्त्रण प्रणालीले कूलिंग फ्यानहरू सुरु गर्छ। नियन्त्रण तापक्रम ट्रान्सफर्मरको थर्मल डिजाइन अनुसार सेट गरिएको छ।

IP43 को अर्थ के हो?

IP43 ले 1 मिमी भन्दा ठूला ठोस विदेशी वस्तुहरू विरुद्ध सुरक्षा र IPX3 परीक्षण अवस्थाहरूमा पानी स्प्रे विरुद्ध सुरक्षालाई संकेत गर्दछ। यो पूर्णतया डस्टप्रुफ वा वाटरप्रूफ एन्क्लोजर होइन।

के 150 kVA निर्माण स्थलको लागि उपयुक्त छ?

यो वास्तविक लोड मा निर्भर गर्दछ। गणनामा सामान्य अपरेटिङ करन्टका साथै मोटर सुरु हुने करन्ट, वेल्डिङ भार, एकसाथ सञ्चालन, र अन्य अस्थायी पीक लोडहरू समावेश हुनुपर्छ। ट्रान्सफर्मरको क्षमता जडान भएका मेसिनको संख्याबाट मात्र नभई आयोजनाको लोड तालिकाबाट पुष्टि गर्नुपर्छ।

के ट्रान्सफर्मर अन्य विनिर्देशहरूमा बनाउन सकिन्छ?

हो। इनपुट र आउटपुट भोल्टेज, फ्रिक्वेन्सी, जडान कन्फिगरेसन, घेरा, कूलिंग, र सुरक्षा आवश्यकताहरू परियोजना अनुसार निर्दिष्ट गर्न सकिन्छ। पूर्ण बिजुली विशिष्टता उत्पादन अघि पुष्टि गर्नुपर्छ।
