समानान्तर सञ्चालन ट्रान्सफर्मर

समानान्तर अपरेशन ट्रान्सफर्मरले सञ्चालन मोडलाई बुझाउँछ जसमा दुई वा बढी ट्रान्सफर्मरहरू एउटै विद्युतीय बसमा जडान हुन्छन् र विशिष्ट विद्युतीय अवस्थाहरू पूरा गरेपछि एकैसाथ साझा लोड आपूर्ति गर्दछ।

मुख्य उद्देश्यहरू हुन्:

विद्युत आपूर्ति क्षमता बढाउनुहोस्

प्रणाली विश्वसनीयता सुधार

परिचालन लचिलोपन बढाउनुहोस्

एकल ट्रान्सफर्मरमा ओभरलोडको जोखिम कम गर्नुहोस्

यो कन्फिगरेसन व्यापक रूपमा सबस्टेशनहरू, औद्योगिक पावर प्रणालीहरू, डाटा केन्द्रहरू, र ठूलो मात्रामा निर्माण सुविधाहरूमा प्रयोग गरिन्छ।

फाइदाहरू

(1) सुधारिएको पावर विश्वसनीयता

एउटा ट्रान्सफर्मर फेल भएमा अरुले विद्युत आपूर्ति जारी राख्न सक्छन् ।

(2) लचिलो क्षमता विस्तार

लोडको माग बढ्दै जाँदा थप ट्रान्सफर्मर थप्न सकिन्छ।

(3) उच्च परिचालन दक्षता

लोड अवस्थाको आधारमा ट्रान्सफर्मरहरू स्विच अन/अफ गर्न सकिन्छ, नो-लोड घाटा कम गर्दै।

(4) सजिलो मर्मतसम्भार

व्यक्तिगत ट्रान्सफर्मरहरू पूर्ण प्रणाली बन्द बिना सेवा गर्न सकिन्छ।

(5) लागत अनुकूलन

एकल ठूलो क्षमताको ट्रान्सफर्मर लगानीको आवश्यकतालाई बेवास्ता गर्दछ।

भेक्टर समूह मिलान

समानान्तर ट्रान्सफर्मर सञ्चालनको लागि सबैभन्दा महत्त्वपूर्ण नियम? तपाईंको भेक्टर समूहहरू मिलाउनुहोस्।

भेक्टर समूहहरूले अक्षरहरू र संख्याहरू प्रयोग गरेर घुमाउरो जडानहरू वर्णन गर्छन् — Dyn11, Yyn0, उदाहरणका लागि। पहिलो अक्षर: उच्च भोल्टेज घुमाउरो सेटअप। दोस्रो अक्षर: कम भोल्टेज पक्ष। संख्याले 30-डिग्री चरणहरूमा चरण विस्थापन देखाउँछ।

किन यो महत्त्वपूर्ण छ?

समानान्तरमा फरक भेक्टर समूहहरू भएका दुई ट्रान्सफर्मरहरू राख्नुहोस्, र तिनीहरूको माध्यमिक भोल्टेजहरू राम्ररी पङ्क्तिबद्ध हुने छैनन्। पनि 30-डिग्री फेज अफसेटले एकाइहरू बीच प्रवाहित प्रवाहहरू सिर्जना गर्दछ। यी धाराहरू घुमाउरो माध्यमबाट बग्छन् तर बोक्न्छन् शून्य उपयोगी लोड। नतिजा: अत्यधिक ताप, ऊर्जा बर्बाद।

हामी यो समस्या चीनमा रहेको हाम्रो गुआन्जिबियन कारखानामा नियमित रूपमा लिन्छौँ। ग्राहकहरूले कुनै पनि दुई ट्रान्सफर्मर मान्छन् सँगै चल्न सक्छ - सत्य होइन। ट्रान्सफर्मर सिङ्क्रोनाइजेसन यहाँ सुरु हुन्छ। यो चेक छोड्नुहोस्, र तपाईंको ट्रान्सफर्मरको समानान्तर जडानले समाधान गर्नुभन्दा धेरै समस्याहरू सिर्जना गर्छ।

उदाहरण: Dyn11 एकाइले Yyn0 ट्रान्सफर्मरसँग समानान्तर काम गर्दैन। चरण भिन्नताले गम्भीर परिसंचरणको कारण बनाउँछ धाराहरू - यसको वरिपरि कुनै बाटो छैन।

व्यावहारिक सल्लाह

समानान्तर सञ्चालन ट्रान्सफर्मरको लागि दोस्रो ट्रान्सफर्मर किन्नु अघि, आफ्नो अवस्थित एकाइको भेक्टर समूह जाँच गर्नुहोस्। यसलाई तपाइँको खरिद चश्मा मा लेख्नुहोस्। नयाँ उपकरण चयन गर्दा, मिल्दो भेक्टर समूह स्पष्ट रूपमा निर्दिष्ट गर्नुहोस्। अनुकूलता वैकल्पिक छैन।

हाम्रो गुआन्जिबियन फ्याक्ट्रीमा, हामीले ग्राहकहरूलाई यो जाँच नगरिकन चीनमा ट्रान्सफर्मरहरू अर्डर गरेको देख्यौं। विवरण। त्यसपछि किन ट्रान्सफर्मर लोड सेयरिङ असफल भयो भनेर उनीहरूले फोन गर्छन्। आधारभूत कुराहरू नछोड्नुहोस्।

प्रतिबाधा मिलान

ट्रान्सफर्मरहरूलाई समान रूपमा प्रतिबाधा मानहरू चाहिन्छ - सामान्यतया एक अर्काको 10% भित्र - उचित लोड वितरणको लागि। प्रतिबाधा, प्रतिशतको रूपमा देखाइएको छ, पूर्ण लोडमा भोल्टेज ड्रप निर्धारण गर्दछ।

यदि एक एकाइमा उल्लेखनीय रूपमा उच्च प्रतिबाधा छ भने, यसले कम भार बोक्छ। अर्को कडा मेहनत गर्छ, तातो दौडन्छ, छिटो बाहिर जान्छ। हामीजस्ता ट्रान्सफर्मर निर्माताहरूले सल्लाह दिँदा सधैं प्रतिबाधा अनुकूलता पुष्टि गर्छन् बहु ट्रान्सफर्मर सञ्चालन सेटअपहरूमा।

प्रतिबाधाले लोड सेयरिङलाई कसरी असर गर्छ?

फरक प्रतिबाधा मानहरूसँग दुई ट्रान्सफर्मरहरू लिनुहोस्:

ट्रान्सफर्मर	प्रतिबाधा	लोड साझेदारी परिणाम
युनिट ए	६%	आफ्नो सेयरभन्दा बढी लिन्छ
इकाई बि	८%	क्षमताभन्दा कम चल्छ

कम प्रतिबाधा भएको ट्रान्सफर्मरले स्वाभाविक रूपमा बढी प्रवाह तान्छ। यो आधारभूत भौतिकी हो। नतिजा? एक इकाईले काम गर्छ ओभरटाइम जबकि अर्कोले मात्रै योगदान गर्छ - कुनै पनि अवस्थाले दीर्घकालीन रूपमा राम्रो काम गर्दैन।

म्याच सही गर्दै

सम्भव भएसम्म, समानान्तर सञ्चालन ट्रान्सफर्मरको लागि डिजाइन गरिएको उही निर्माताबाट ट्रान्सफर्मरहरू किन्नुहोस्। समान उत्पादन ब्याचका एकाइहरूले सामान्यतया कडा प्रतिबाधा सहिष्णुता राख्छन्। विभिन्न निर्माताहरू? निर्दिष्ट गर्नुहोस् तपाईंको खरिद कागजातहरूमा स्पष्ट रूपमा प्रतिबाधा मानहरू मिलाउँदै।

लोड साझेदारी आधारभूत

मिल्दो ट्रान्सफर्मरहरूले तिनीहरूको मूल्याङ्कनको अनुपातमा लोड वितरण गर्छन्। 1000kVA एकाइ 500kVA एकाइसँग जोडिएको हुनुपर्छ लोडलाई लगभग २:१ मा विभाजित गर्नुहोस् — यसरी ट्रान्सफर्मर लोड सेयरिङले काम गर्छ जब स्पेसहरू पङ्क्तिबद्ध हुन्छ।

बहु ट्रान्सफर्मर सञ्चालन प्रणालीहरू निर्माण गर्ने ग्राहकहरूका लागि, हाम्रो GUANGBIAN चीनको कारखानाले यी जाँचहरूलाई मानक अभ्यासको रूपमा चलाउँछ। स्थापना लिनु अघि चश्मा प्रमाणित गर्दै मिनेट। सन्तुलन नहुने समानान्तर ट्रान्सफर्मर बैंक फिक्स गर्दै हुनुहुन्छ? यसले धेरै समय लिन्छ।

लोड सेयरिङलाई असर गर्ने कारकहरू

प्रतिबाधा मानहरू: कम प्रतिबाधा भएका एकाइहरूले स्वाभाविक रूपमा विद्युतीय भार बढी उठाउँछन्। यो कसरी ट्रान्सफर्मर आधारभूत छ लोड साझेदारी कार्यहरू।
ट्याप परिवर्तक स्थिति: विभिन्न ट्याप सेटिङहरूले भोल्टेज अनुपात परिवर्तन गर्दछ, जसले बारीमा एकाइहरू बीचको वर्तमान विभाजनलाई असर गर्छ।
जडान गुणस्तर: खराब सम्पर्कहरू - चाहे ढीलो वा प्रतिरोधी - हालको वितरणलाई स्क्यु गर्नुहोस् र ब्यालेन्स बन्द समानान्तर सेटअप फ्याँक्नुहोस्।
तापक्रम प्रभावहरू: अपरेटिङ तापक्रमले प्रतिबाधालाई थोरै परिवर्तन गर्छ। त्यसैले निरन्तर अनुगमनले भुक्तान गर्छ।

लोड वितरण निगरानी

प्रत्येक ट्रान्सफर्मरको सेकेन्डरी छेउमा हालको सेन्सरहरू राख्नुहोस् प्रत्येकले कति लोड गर्छ भनेर हेर्नको लागि। जाँच गर्नुहोस् नियमित रूपमा पढाइहरू - दुवै एकाइहरू तिनीहरूको मूल्याङ्कन सीमा भित्र रहनु आवश्यक छ। यहाँ के हेर्ने हो: यदि एक एकाइ चढ्छ विगत 85% क्षमता जबकि अन्य 60% भन्दा कम रहन्छ, केहि बन्द छ र अनुसन्धान लायक छ। धेरै बिरुवाहरू कन्फिगर गर्छन् यी थ्रेसहोल्डहरूमा अलार्महरू। GUANGBIAN मा, हामी ग्राहकहरूलाई समानान्तर प्रयोग गर्दा यो दृष्टिकोण अपनाउन सल्लाह दिन्छौं ट्रान्सफर्मर कन्फिगरेसनहरू - अनियमितताहरू स्पटिङ अगाडि बढ्दै पछि समस्याहरू पछ्याउँदै।

संरक्षण प्रणाली समन्वय

ट्रान्सफर्मरहरू समानान्तरमा चलाउनु भनेको तपाईंको सुरक्षा योजनाले दुई तहमा काम गर्न आवश्यक छ: व्यक्तिगत एकाइ त्रुटिहरू र फराकिलो प्रणाली समस्याहरू। तपाईंले सोच्न सक्नुहुने भन्दा बढी यो कुरा प्राप्त गर्ने निर्माता छनोट गर्नुहोस्। हाम्रो ईन्जिनियरिङ् टोली GUANGBIAN मा ग्राहकहरु संग सीधा सुरक्षा सेटअप निर्माण गर्न को लागी काम गर्दछ जसले आफ्नो ट्रान्सफर्मर बैंकहरु लाई भरपर्दो राख्छ - चाहे यो नयाँ स्थापना होस् वा पुराना उपकरणहरू पुनःप्राप्त गर्नुहोस्।

अत्यावश्यक सुरक्षा यन्त्रहरू

विभेदक संरक्षण: ट्रान्सफर्मर विन्डिङ वा कोर भित्र विकास हुने आन्तरिक त्रुटिहरू समात्छ।

Overcurrent संरक्षण: सर्ट सर्किट डाउनस्ट्रीम र धेरै लामो लागि धेरै उच्च चल्ने लोड विरुद्ध तपाइँको पहिलो रेखा।

ग्राउण्ड फल्ट प्रोटेक्शन: वर्तमानले आफ्नो इच्छित मार्ग छोडेर पृथ्वीमा जाँदा, यो सुरक्षा सक्रिय हुन्छ।
ब्रेकर फेल्युर प्रोटेक्शन: एउटा फलब्याक जुन महत्त्वपूर्ण छ - यदि मुख्य सुरक्षाले कल छुट्यो भने, यो दोस्रो तहले ढिलो उठाउँछ र गल्ती अलग गर्दछ।

समन्वय चुनौतीहरू

समानान्तर ट्रान्सफर्मरहरू चलाउनु भनेको एकल गल्तीले सम्पूर्ण सेटअपलाई हटाउनु हुँदैन। संरक्षण तर्क हुनुपर्छ राम्रो युनिट सिपाहीलाई अनुमति दिंदा खराब अभिनेतालाई बाहिर निकाल्नुहोस्। यसले समन्वय लिन्छ: सबैभन्दा नजिकको ब्रेकर अपस्ट्रीममा कुनै पनि कुरा संलग्न हुनु अघि समस्याले कार्य गर्न आवश्यक छ।

समायोजन सेटिङ

सुरक्षा सेटिङहरूले सञ्चालनको क्रममा सामान्य परिसंचरण वर्तमानको लागि खाता हुनुपर्छ। तिनीहरूलाई धेरै संवेदनशील सेट गर्नुहोस्, र तपाईंले अप्ठ्यारो यात्राहरूको सामना गर्नुहुनेछ। तिनीहरूलाई धेरै माथि सेट गर्नुहोस्, र वास्तविक गल्तीहरू सुरक्षा ट्रिगर नगरी चिप्लन सक्छ। सही सन्तुलन प्रहार गर्न अनुभव लिन्छ - चीनको GUANGBIAN कारखानामा हाम्रो ईन्जिनियरिङ् टोली काम गर्दछ ग्राहकहरु संग दैनिक।

साझा समस्या र समाधान

वर्तमान परिक्रमा गर्दै

समस्या: ट्रान्सफर्मरहरूले कुनै बाह्य लोड जडान नगरी पनि तिनीहरूको बीचमा करेन्ट आदानप्रदान गर्छन्।
समाधान: जाँच गर्नुहोस् कि भेक्टर समूह कन्फिगरेसनहरू सामंजस्यमा छन् र प्रतिबाधा मानहरू अनुरूप छन्। आधारमा गणना गर्नुहोस् तपाईंको ट्रान्सफर्मरको वास्तविक मूल्याङ्कन — परिसंचरण करेन्ट जसले मूल्याङ्कन गरिएको आंकडाको ५-१०% अघि धकेल्छ सेटअपमा केहि ठीक छैन।

लोड असंतुलन

समस्या: एउटा ट्रान्सफर्मरले नियमित रूपमा आवश्यकभन्दा बढी लोड लिन्छ।
समाधान: प्रतिबाधा जोडी हेर्नुहोस्, सेटिङहरू ट्याप गर्नुहोस्, र जडानहरू कत्तिको ठोस छन्। श्रृंखला रिएक्टरहरू स्थापना गर्न सकिन्छ विभाजनलाई सम तिर फर्काउनुहोस्।

उपद्रव ट्रिपिङ

समस्या: यात्राहरू दैनिक सञ्चालनको समयमा हुन्छ, विशेष गरी जब लोडहरू सिफ्ट हुन्छ।
समाधान: सुरक्षा योजना उचित समन्वयको लागि सेटअप गरिएको छ कि छैन भनेर फेरि जाँच गर्नुहोस्। ऊर्जालाई नबिर्सनुहोस् inrush - त्यो छोटो स्पाइक 8-12x सामान्य वर्तमान मा हिट गर्न सक्छ।

स्थापना उत्तम अभ्यासहरू

प्रणाली सँगै राख्दा यी चरणहरूमा टाँसिनुहोस्:
सबै समानान्तर रनहरूमा केबल लम्बाइ र चश्मा मिलाउनुहोस्
प्रत्येक जडानलाई स्पेसमा टोर्क गर्नुहोस् - अनुमान नगर्नुहोस्
पावर लागू गर्नु अघि भेक्टर समूह कन्फिगरेसन परीक्षण गर्नुहोस्
पूर्ण हस्तान्तरण अघि एक निगरानी लोड-सेयर परीक्षण चलाउनुहोस्
पछि सन्दर्भको लागि सेटिङहरू र परीक्षण डेटाको लिखित रेकर्ड राख्नुहोस्

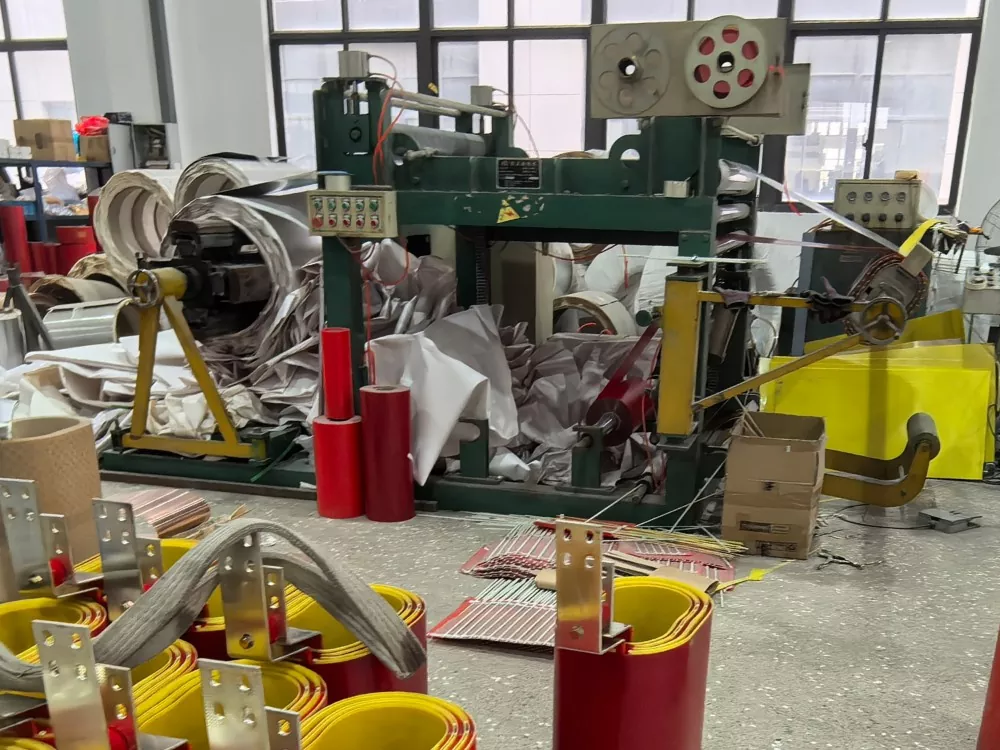

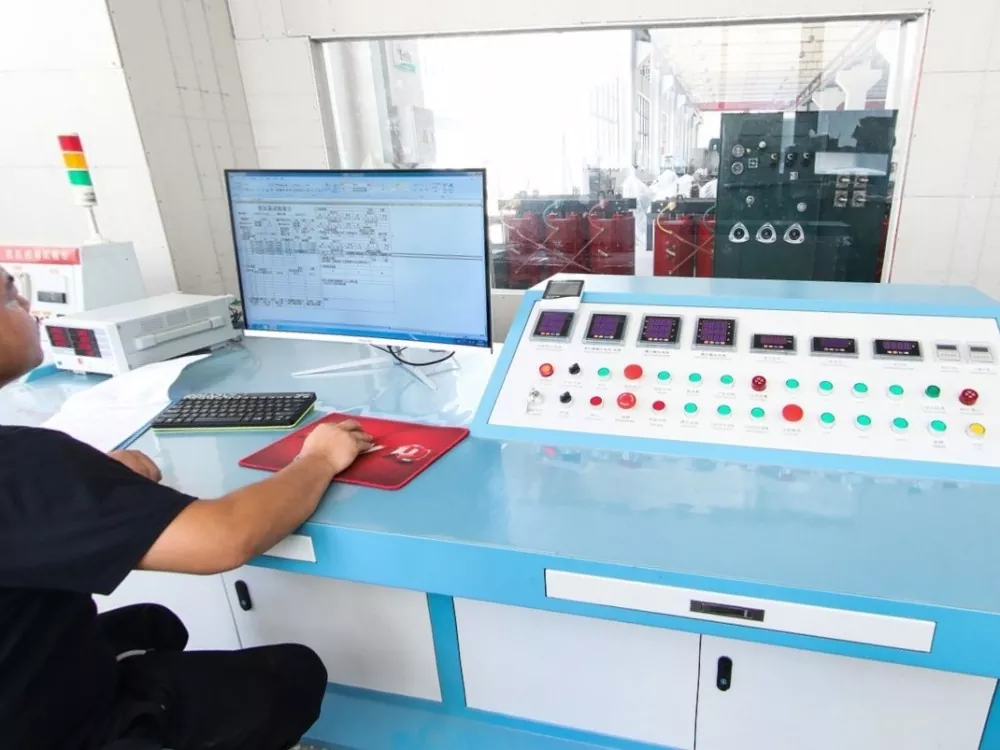

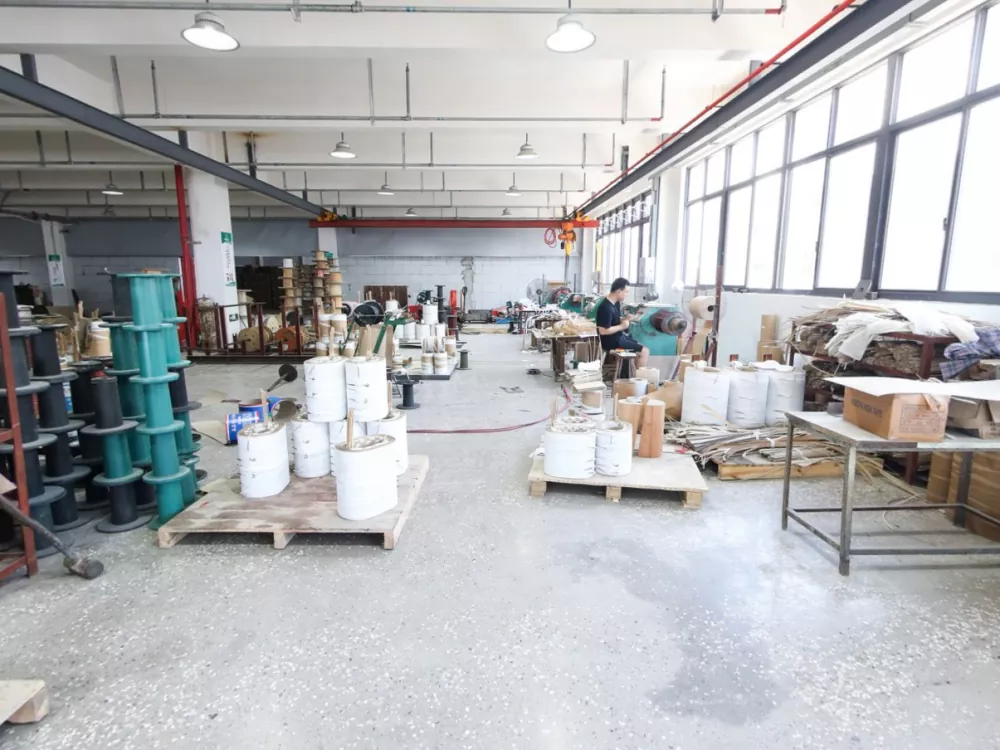

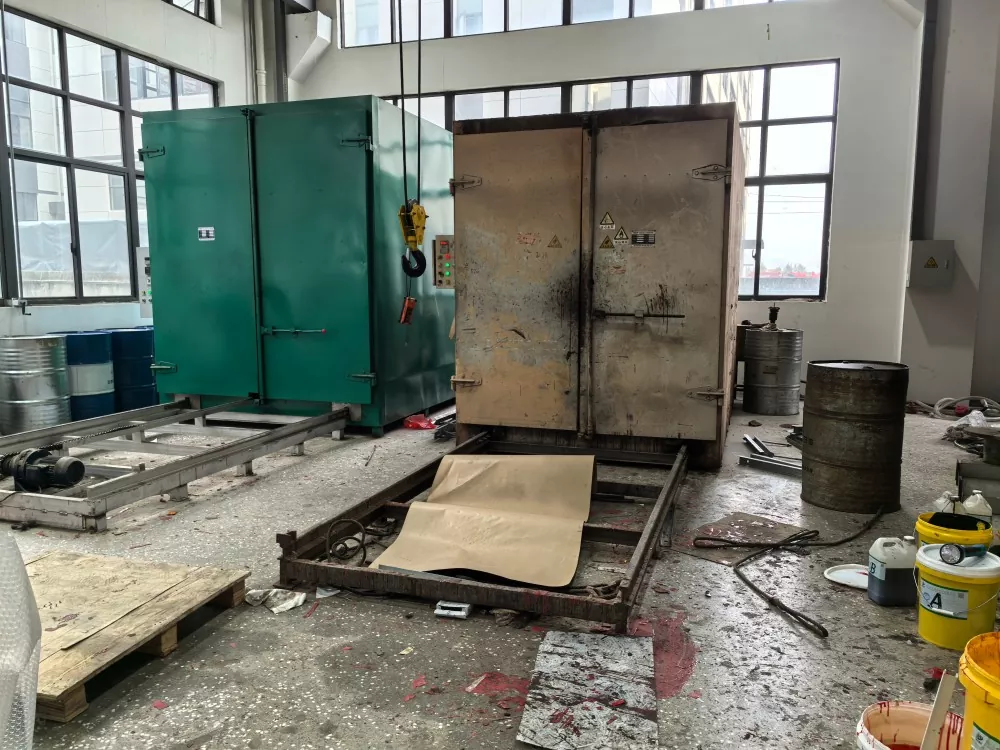

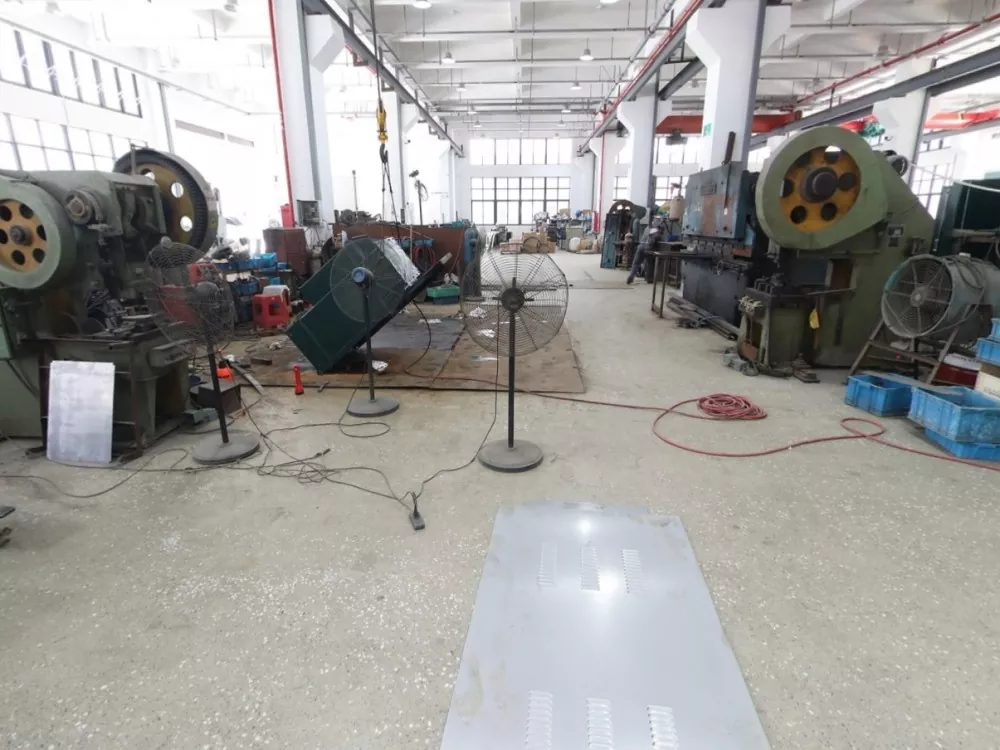

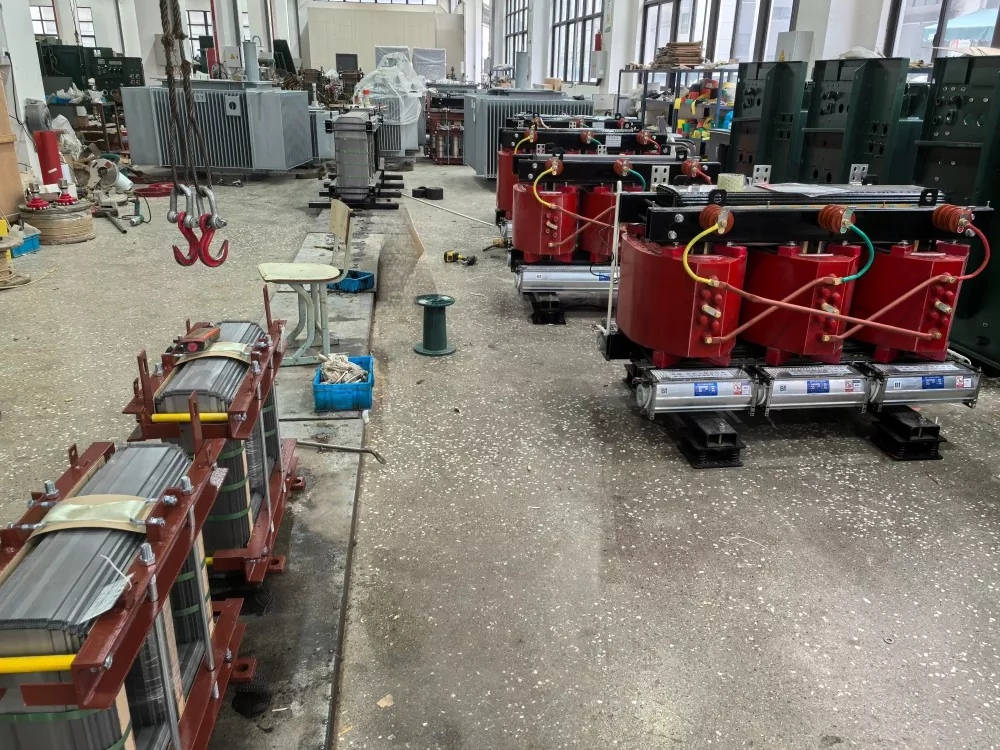

हाम्रो कारखाना

FAQ

Q1: के समानान्तर ट्रान्सफर्मरहरू एउटै मोडेल हुन आवश्यक छ?

आवश्यक छैन, तर तिनीहरू भोल्टेज अनुपात, प्रतिबाधा, र भेक्टर समूहमा मिल्नुपर्छ।

Q2: विभिन्न क्षमता भएका ट्रान्सफर्मरहरू समानान्तर रूपमा काम गर्न सक्छन्?

हो, तर सन्तुलित लोड साझेदारी सुनिश्चित गर्न क्षमता अनुपात सामान्यतया 3:1 भन्दा बढी हुनु हुँदैन।

Q3: के समानान्तर सञ्चालनले घाटा बढाउँछ?

यसले हल्का लोड अवस्थाहरूमा नो-लोड घाटा बढाउन सक्छ, तर लचिलो सञ्चालनको कारण समग्र दक्षता सुधार हुन्छ।

Q4: समानान्तर सञ्चालनमा सबैभन्दा सामान्य समस्या के हो?

प्रवाह प्रवाह, असमान लोड वितरण, र चरण बेमेल।

समानान्तर सञ्चालन ट्रान्सफर्मरले क्षमता विस्तार रणनीतिको रूपमा राम्रोसँग काम गर्दछ - जब प्राविधिक आवश्यकताहरूले उनीहरूलाई योग्य ध्यान दिन्छन्। भेक्टर समूहहरू पङ्क्तिबद्ध गर्दै, प्रतिबाधा मानहरू मिलाउने, लोड वितरण योजनाबद्ध, र सुरक्षा योजनाहरू समन्वित - यी टुक्राहरू मिलेर एक ठोस स्थापनाको लागि बनाउँछन्। यी आवश्यकताहरू बुझ्ने इन्जिनियरहरूले विश्वस्त रूपमा वर्षौं भरपर्दो सेवाको लागि समानान्तर ट्रान्सफर्मर बैंकहरू निर्दिष्ट गर्न, स्थापना गर्न र सञ्चालन गर्न सक्छन्। GUANGBIAN, हाम्रो चीन उत्पादन सुविधाबाट व्यावहारिक ज्ञान भएको निर्माता, एक साझेदारको रूपमा तयार छ जसले टाढा जाने प्रणालीहरू निर्माण गर्न के लिन्छ भनेर बुझ्दछ।
