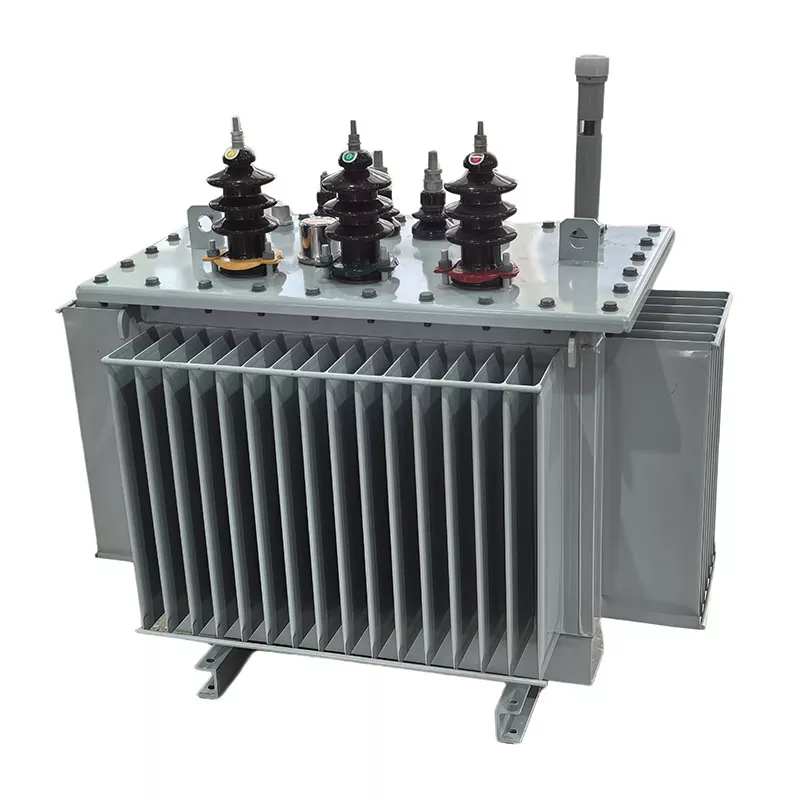

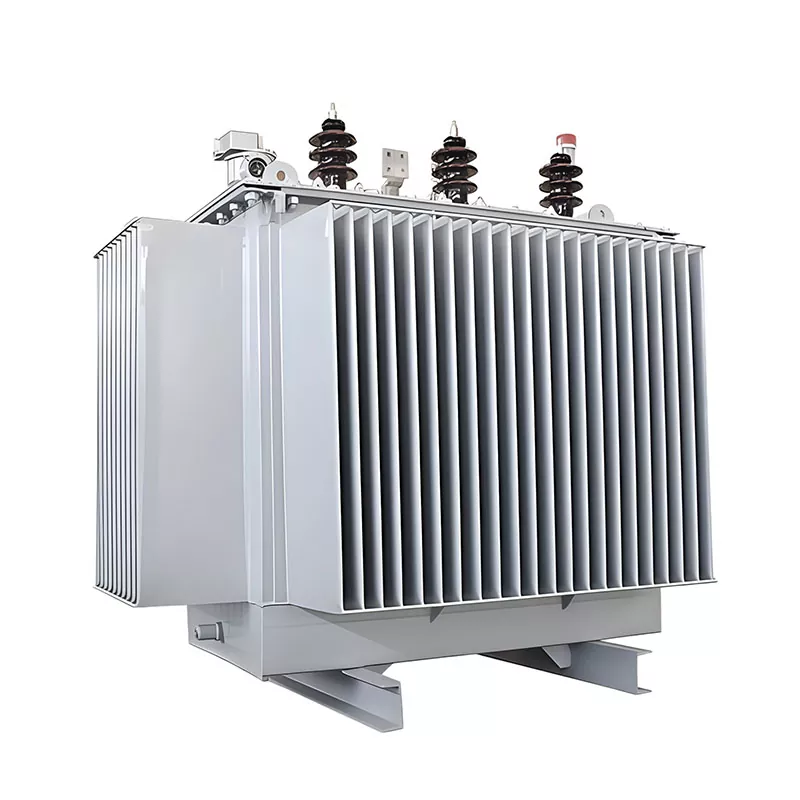

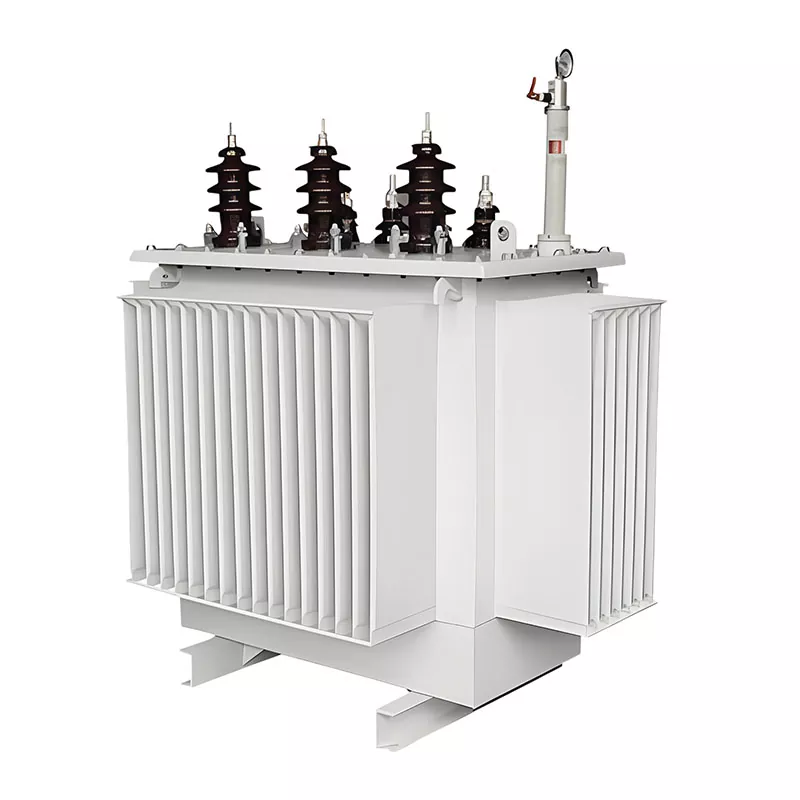

प्रतिस्थापन तेल डुबे ट्रान्सफर्मर

एक प्रतिस्थापन तेल इमर्स्ड ट्रान्सफर्मर एक प्रकारको तेल भरिएको पावर ट्रान्सफर्मर हो जुन विशेष रूपमा अपरेटिङ पावर वितरण प्रणालीमा अवस्थित ट्रान्सफर्मरलाई बदल्नको लागि डिजाइन गरिएको हो, सामान्यतया बुढेसकालका उपकरणहरू, विफलता, क्षमता सीमितताहरू, वा दक्षता अपग्रेड आवश्यकताहरूका कारण।

नयाँ स्थापनाहरूमा प्रयोग गरिएका ट्रान्सफर्मरहरूको विपरीत, एक प्रतिस्थापन ट्रान्सफर्मर प्रणाली अनुकूलता, भौतिक आदानप्रदान क्षमता, र अवस्थित विद्युतीय पूर्वाधारहरूसँग सिमलेस एकीकरणमा बलियो फोकसको साथ इन्जिनियर गरिएको छ।

इन्जिनियरिङ परिभाषा

विद्युतीय ईन्जिनियरिङ् परिप्रेक्ष्यबाट, एक प्रतिस्थापन तेल इमर्स्ड ट्रान्सफर्मरलाई निम्न रूपमा परिभाषित गर्न सकिन्छ:

विद्यमान सञ्जाल अवस्थाहरू अनुसार डिजाइन वा अप्टिमाइज गरिएको पावर ट्रान्सफर्मर — जस्तै भोल्टेज स्तर, भेक्टर समूह, स्थापना आयामहरू, र लोड प्रोफाइल — जसले गर्दा यसले मूल प्रणालीमा ठूलो परिमार्जन नगरी सेवाभित्रको तेल डुबेको ट्रान्सफर्मरलाई प्रत्यक्ष रूपमा बदल्न सक्छ।

प्रमुख प्राविधिक विशेषताहरू

एक विशिष्ट प्रतिस्थापन तेल इमर्स्ड ट्रान्सफर्मर निम्न प्राविधिक आवश्यकताहरु द्वारा परिभाषित गरिएको छ:

भोल्टेज अनुकूलता:6kV/0.4kV, 10kV/0.4kV, आदि जस्ता विद्यमान प्रणाली स्तरहरूसँग मेल खान्छ।

स्थापना इन्टरचेन्जेबिलिटी:अवस्थित आधारहरू, केबल प्रविष्टि बिन्दुहरू, र सबस्टेशन लेआउट फिट गर्न डिजाइन गरिएको

भेक्टर समूह मिलान:सामान्यतया Dyn11 वा मूल ट्रान्सफर्मर कन्फिगरेसनको समान

सर्ट-सर्किट प्रतिबाधा समन्वय:प्रणाली स्थिरता सुनिश्चित गर्न सामान्यतया 5% – 8% दायरा भित्र डिजाइन गरिएको

प्रदर्शन अनुकूलन:प्रतिस्थापन गरिएको इकाईको तुलनामा दक्षता सुधार गर्न, घाटा कम गर्न वा थर्मल कार्यसम्पादन बढाउन सक्छ

पहिले सही साइज पत्ता लगाउनुहोस्

यहाँ एउटा उदाहरण छ: तपाईंको हालको लोड 800kVA छ, र तपाईंले नयाँ मागको 400kVA थप्दै हुनुहुन्छ। केही वृद्धि मार्जिनमा कारक, र 1250-1600kVA अर्थ बनाउँछ। आजको संख्यालाई मात्र नहेर्नुहोस्—केही हेडरूम छोड्नु सधैं सुरक्षित शर्त हो।

ट्रान्सफर्मर क्षमता गणना गर्दा, यी प्यारामिटरहरूलाई ध्यानमा राख्नुहोस्: भोल्टेज स्तर तपाईंको अवस्थित प्रणालीसँग मिल्नुपर्छ (जस्तै 10kV/0.4kV), भेक्टर समूह Dyn11 धेरै व्यावसायिक अनुप्रयोगहरूको लागि काम गर्दछ, र 5-8% को प्रतिबाधा मानक हो। यदि तपाईं अनिश्चित हुनुहुन्छ भने, GUANGBIAN को चीन कारखाना टोलीले तपाईंको सेटअप समीक्षा गर्न र निर्माण गर्नु अघि चश्मा पुष्टि गर्न सक्छ।

स्वैप अघि के तयारी गर्ने?

जाँच गर्न तीन चीजहरू:

१.विद्युतीय मूल्याङ्कन - के तपाइँको बसबार र केबलहरूले उच्च विद्युत् प्रवाह गर्न सक्छन्? के संरक्षण योजना समायोजन आवश्यक छ?

2. संरचनात्मक जाँच - फाउन्डेशन आकार, एकाइ सार्नको लागि पहुँच मार्ग, भेन्टिलेसन अवस्था।

3. उपयोगिता समन्वय - क्षमता स्तरवृद्धिको लागि तपाईंको आगमन आपूर्तिमा परिवर्तन आवश्यक हुन सक्छ। पावर बन्द अनुमति छिट्टै क्रमबद्ध गर्नुहोस्।

यदि तपाइँ ट्रान्सफर्मर प्रतिस्थापन परियोजनाको योजना बनाउँदै हुनुहुन्छ भने, हाम्रो चीन कारखानाबाट GUANGBIAN को प्राविधिक टोलीले यी वस्तुहरूको समीक्षा गर्न मद्दत गर्न सक्छ। हामीले हाम्रो उत्पादन सुविधामा यस्तै किसिमका केसहरू ह्यान्डल गरेका छौं र कुन विवरणहरू प्राय: बेवास्ता गरिन्छ भन्ने थाहा छ।

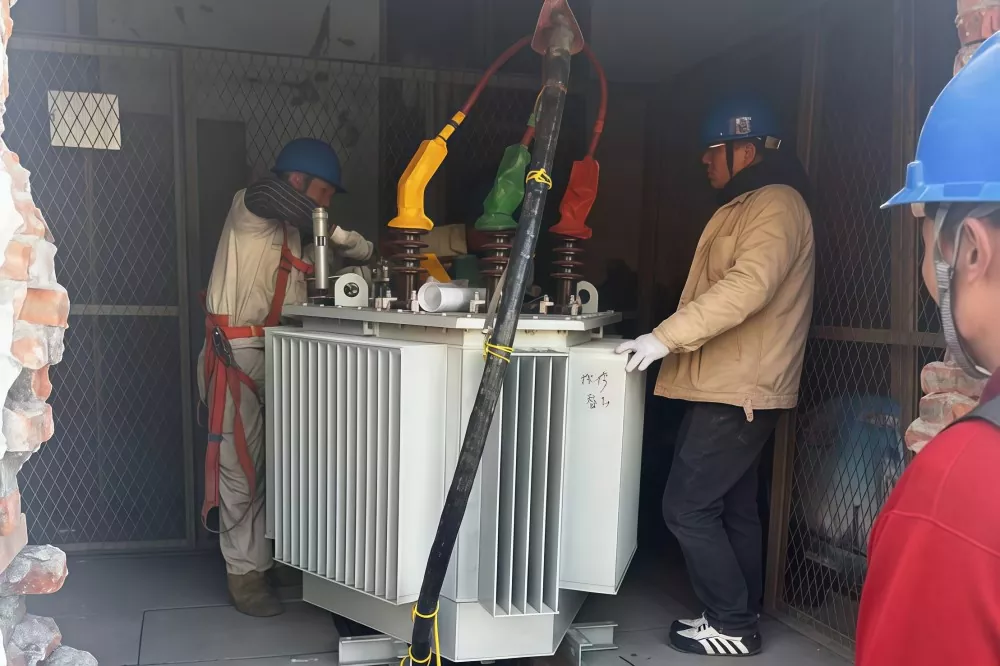

स्थापना र कमीशनिंग

पावर अफ → डिस्कनेक्ट → पुरानो एकाइ हटाउनुहोस् → नयाँ ट्रान्सफर्मर स्थिति → तारिङ → परीक्षण → ऊर्जा

परीक्षण चरणलाई नछोड्नुहोस्: टर्न अनुपात परीक्षण, इन्सुलेशन प्रतिरोध, भेक्टर समूह प्रमाणीकरण, प्रतिरोध मापन। तपाईंले स्विच फ्लिप गर्नु अघि सबै कुरा पास गर्नुपर्छ। पहिलो केही हप्ताहरूमा, तापक्रममा नजर राख्नुहोस्, असामान्य आवाज सुन्नुहोस्, कम्पन जाँच गर्नुहोस्।

कति खर्च लाग्छ?

1250kVA एकाइको लागि, ट्रान्सफर्मर आफै $ 25,000-45,000 चल्छ। स्थापना र परिमार्जन संग, कुल परियोजना लागत लगभग $35,000-75,000 जग्गा छ। यदि तपाईंको अवस्थित एकाइ लगभग 20 वर्षदेखि चलिरहेको छ भने, यसलाई नयाँसँग प्रतिस्थापन गर्दा समानान्तर इकाई थप्नु भन्दा बढी अर्थपूर्ण हुन्छ - कम मर्मत झन्झट, राम्रो दक्षता।

स्थापना पछि, परीक्षण रिपोर्टहरू र फाइलमा निर्मित रेखाचित्र राख्नुहोस्। त्रैमासिक तापक्रम जाँच गर्नुहोस्, वार्षिक रूपमा तेल विश्लेषण गर्नुहोस् (तेल भरिएका प्रकारहरूको लागि)। उचित हेरचाह संग, यो उपकरण 20-30 वर्ष को लागी सजिलै संग चल्नु पर्छ।

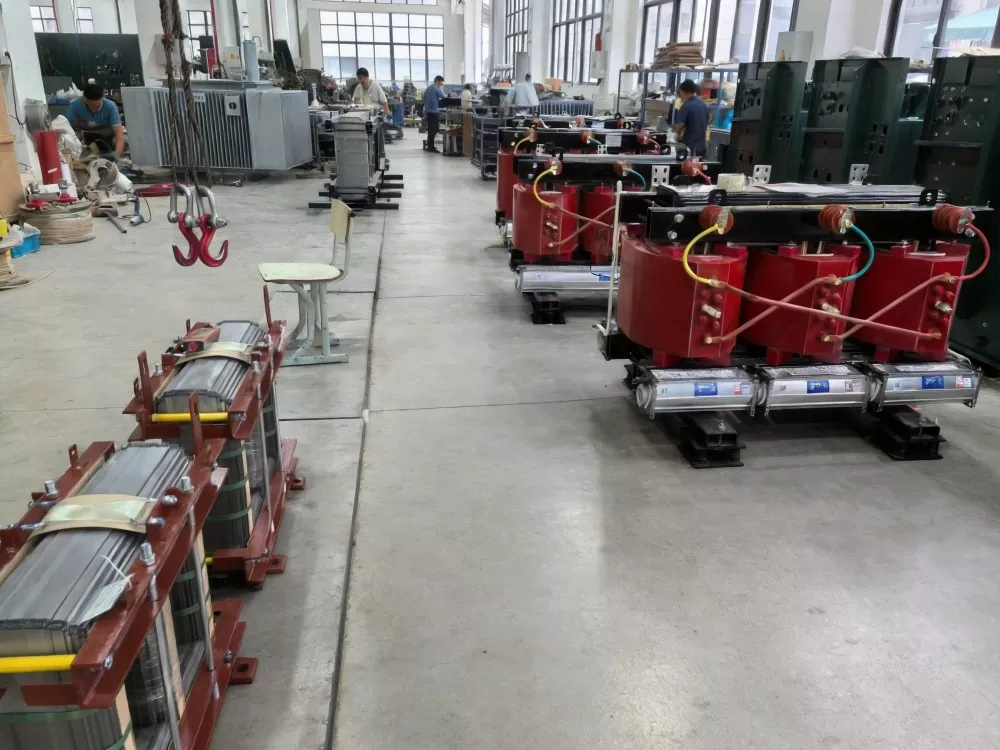

GUANGBIAN को चीन कारखानामा, हामी ट्रान्सफर्मरहरू निर्माण गर्छौं जुन लामो दूरीको लागि बनाइन्छ। तपाईं ट्रान्सफर्मर चयन चरणमा हुनुहुन्छ वा चश्मा समीक्षा गर्न आवश्यक छ, हाम्रो टोलीले मद्दत गर्न सक्छ।

मानक नयाँ स्थापना ट्रान्सफर्मरहरूबाट भिन्नता

FAQ

1. प्रतिस्थापन तेल इमर्स्ड ट्रान्सफर्मर के हो?

यो एक अपरेटिङ पावर प्रणालीमा अवस्थित ट्रान्सफर्मरलाई बदल्न डिजाइन गरिएको तेलमा डुबेको ट्रान्सफर्मर हो। यो मूल विद्युतीय अवस्थाहरूसँग मिलाउनको लागि बनाइएको हो ताकि प्रणाली न्यूनतम परिमार्जन संग चल्न जारी राख्न सक्छ।

2. ट्रान्सफर्मर कहिले बदल्नुपर्छ?

ट्रान्सफर्मर पुरानो हुँदा (सामान्यतया 15-25+ वर्ष), बारम्बार असफल हुँदा, हालको लोडको माग पूरा गर्न नसक्ने वा उच्च मर्मत खर्च हुँदा प्रतिस्थापन आवश्यक हुन्छ।

3. मैले प्रतिस्थापनको लागि सही क्षमता कसरी छनौट गर्ने?

क्षमता वर्तमान लोड, भविष्य विस्तार (सामान्यतया 15-25% मार्जिन), र प्रणाली अवस्थाहरू जस्तै भोल्टेज स्तर र स्थापना सीमाहरूको आधारमा चयन गरिन्छ।

4. प्रतिस्थापन ट्रान्सफर्मरले क्षमता बढाउन सक्छ?

हो। एक प्रतिस्थापन इकाई उच्च क्षमतामा स्तरवृद्धि गर्न सकिन्छ, तर अवस्थित केबलहरू, स्विचगियर, र सुरक्षा प्रणाली अनुकूलताको लागि जाँच गर्नुपर्छ।

5. ट्रान्सफर्मर बदल्दा के मिल्नुपर्छ?

मुख्य प्यारामिटरहरूमा भोल्टेज अनुपात, भेक्टर समूह (सामान्यतया Dyn11), प्रतिबाधा (लगभग 5-8%), र भौतिक स्थापना आयामहरू समावेश छन्।

6. प्रतिस्थापन प्रक्रिया कति समय लाग्छ?

स्थापना र प्रतिस्थापन सामान्यतया 1-3 दिन लाग्छ, साइट अवस्थाहरूमा निर्भर गर्दछ, साथै परीक्षण र कमिसनिङको लागि अतिरिक्त समय।
