SWER एकल पोल माउन्टेड ट्रान्सफर्मर

Zhejiang Guangbian इलेक्ट्रिक पावर टेक्नोलोजी कं, लिमिटेड बाट SWER एकल पोल माउन्टेड ट्रान्सफर्मर सिंगल वायर अर्थ रिटर्न (SWER) ग्रामीण र रिमोट पावर प्रणालीहरूको लागि डिजाइन गरिएको एक उच्च दक्षता वितरण समाधान हो। २० वर्ष भन्दा बढी ट्रान्सफर्मर निर्माण विशेषज्ञता र विश्वव्यापी मापदण्डहरूको पूर्ण अनुपालनको साथ, गुआङ्बियनले अफ-ग्रिड र कमजोर-ग्रिड वातावरणहरूको लागि स्थिर, सुरक्षित, र लागत-प्रभावी भोल्टेज रूपान्तरण प्रदान गर्दछ।

SWER एकल पोल माउन्टेड ट्रान्सफर्मर के हो?

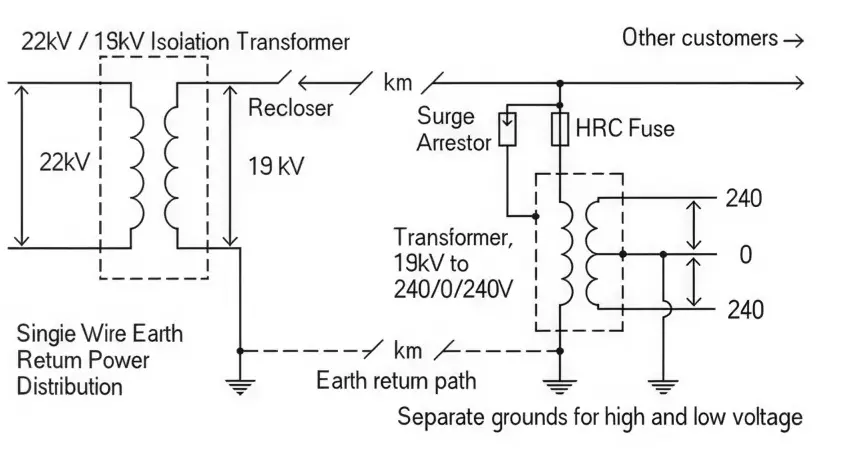

एक SWER एकल पोल माउन्टेड ट्रान्सफर्मर एकल-तार अर्थ रिटर्न प्रणालीहरूमा प्रयोग हुने विशेष पोल-माउन्ट गरिएको वितरण ट्रान्सफर्मर हो, सामान्यतया ग्रामीण विद्युतीकरण परियोजनाहरूमा तैनात हुन्छ जहाँ परम्परागत तीन-चरण पूर्वाधारहरू उपलब्ध हुँदैनन्।

यसले आवासीय, कृषि, र साना औद्योगिक अनुप्रयोगहरूको लागि प्रयोगयोग्य कम भोल्टेजमा मध्यम भोल्टेज वितरण शक्तिलाई कुशलतापूर्वक तल झर्छ।

यो व्यापक रूपमा टाढाको ग्रिडहरूमा यसको कारणले प्रयोग गरिन्छ:

● सरलीकृत स्थापना संरचना

● पूर्वाधार लागत घट्यो

● लामो दूरीको वितरणमा उच्च दक्षता

● ग्रामीण इलाकाहरूमा बलियो अनुकूलन क्षमता

के यो SWER ट्रान्सफर्मर फरक बनाउँछ?

धेरैजसो मानक ट्रान्सफर्मरहरू SWER सञ्चालन सिद्धान्तहरूलाई ध्यानमा राखेर डिजाइन गरिएका छैनन्। नतिजा? समय भन्दा पहिले इन्सुलेशन ब्रेकडाउन, भोल्टेज अस्थिरता, असफल निरीक्षण, र एकदम छोटो सेवा जीवन। GUANGBIAN ले यो एकाइलाई विशेष रूपमा SWER नेटवर्कहरूको मागको लागि इन्जिनियर गर्यो - यी दुखाइका बिन्दुहरूलाई जमिन माथिबाट हटाउँदै।

के यो एकाइ अलग सेट गर्छ?

घुमाउरो डिजाइन SWER ड्यूटीको लागि ट्युन गरिएको:

SWER एकल पोल माउन्टेड ट्रान्सफर्मरको घुमाउरो एक समान इन्सुलेशन संरचना प्रयोग गर्नुको सट्टा SWER-विशिष्ट भोल्टेज अवस्थाहरूको लागि अनुकूलित छ।

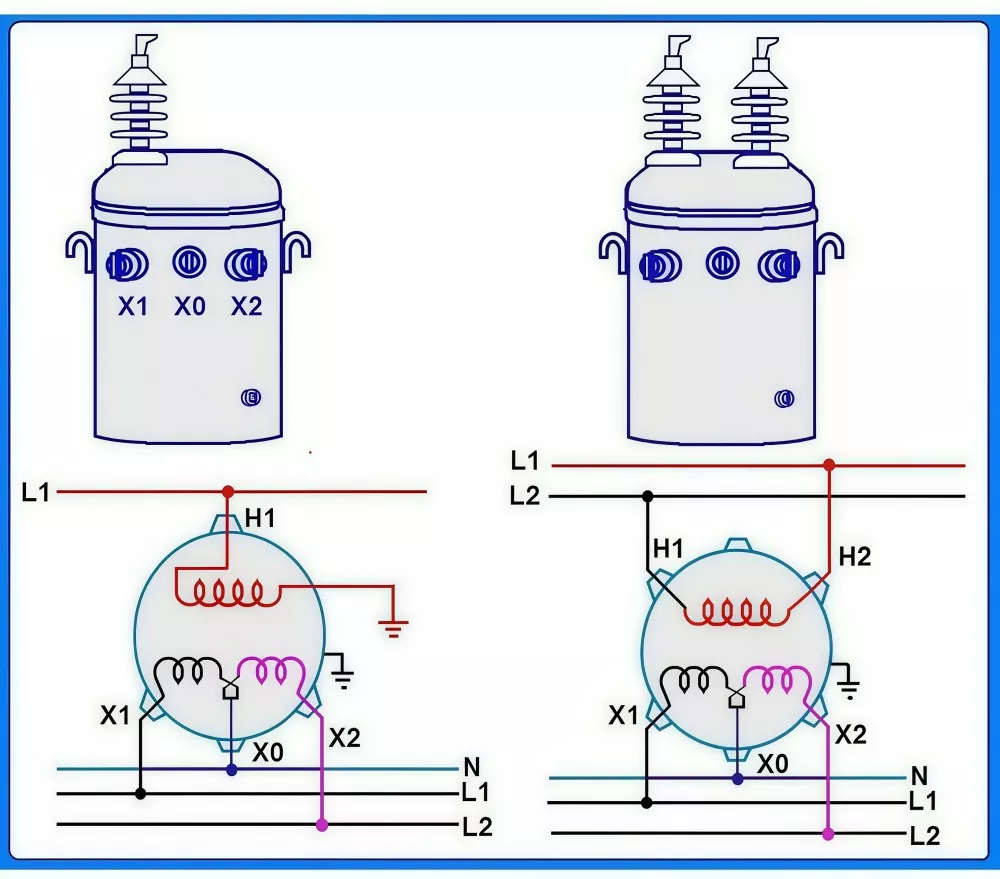

ग्रेडियन्ट इन्सुलेशन डिजाइन ए टर्मिनल (लाइन) देखि एक्स टर्मिनल (पृथ्वी) सम्म

लगातार लाइन भोल्टेज तनावको लागि प्रबलित टर्मिनल

प्रगतिशील इन्सुलेशन वास्तविक घुमाउरो भोल्टेज स्तरहरूसँग मेल खान्छ

प्रत्यक्ष पोल ग्राउन्डिङ जडानको लागि X टर्मिनल बलियो

असममित SWER भोल्टेज अवस्थाहरूको लागि बनाइएको, मानक ट्रान्सफर्मरहरूको विपरीत

यो डिजाइनले ग्रामीण SWER वितरण प्रणालीहरूमा विश्वसनीयता र इन्सुलेशन सुरक्षा सुधार गर्दछ।

परम्परागत एकल-चरण ट्रान्सफर्मरहरूले दुबै टर्मिनलहरूमा समान अर्ध-इन्सुलेशन प्रयोग गर्छन्। SWER ड्युटीमा, यसको मतलब इन्सुलेशन तनाव अनिवार्य रूपमा दोब्बर हुन्छ — र असफलता सामान्यतया 3-5 वर्ष भित्र हुन्छ। ग्वान्जिबियनको समर्पित दृष्टिकोणले ट्रान्सफर्मरको पूर्ण सेवा जीवनभर इन्सुलेशन तनावलाई डिजाइनको सीमाभित्र राख्छ।

ग्राउन्डिङ सेटअपले भोल्टेजलाई कसरी स्थिर राख्छ?

● ओभरसाइज ग्राउन्डिङ टर्मिनल क्रस-सेक्शनले पृथ्वी-पथ प्रतिरोध कम गर्छ र वर्तमान फिर्ता स्थिरता सुधार गर्दछ

● कम प्रतिरोधले ढीलो जडान जोखिमहरू र स्थानीय ओभरहेटिंग रोक्न मद्दत गर्दछ

● ±2% भित्र आउटपुट भोल्टेज उतार-चढ़ावको साथ स्थिर बन्द-लूप SWER वर्तमान मार्ग सुनिश्चित गर्दछ।

● विन्डिङहरूले IEC A/X टर्मिनल लेबलिङ मापदण्डहरू पालना गर्दछ, तारिङ त्रुटिहरू जस्तै उल्टो ध्रुवतालाई रोक्न र सही SWER स्थापना सुनिश्चित गर्दै

लामो दूरी भोल्टेज नियमन:

● 5-स्थिति नो-लोड ट्याप चेन्जर (18kV–20kV दायरा) संग सुसज्जित

● लामो SWER वितरण लाइनहरूमा भोल्टेज ड्रपको लागि क्षतिपूर्ति

● स्थिर 240V आउटपुट लाई लाइन को सुरु देखि अन्त सम्म कायम राख्छ

● सबै ट्याप सेटिङहरू IEC सटीकता मापदण्डहरू अन्तर्गत कारखाना-क्यालिब्रेट गरिएका छन्

यसले लामो दूरीको ग्रामीण पावर नेटवर्कहरूमा डाउनस्ट्रीम उपकरणहरूको निरन्तर प्रदर्शन र सुरक्षा सुनिश्चित गर्दछ।

यो कसरी कठिन परिस्थितिहरूमा समात्छ?

तेलले डुबेको सिल गरिएको आवासले पानी र धुलोलाई बाहिर राख्छ, तापक्रमको स्विङहरू ह्यान्डल गर्छ, र UV एक्सपोजरलाई बन्द गर्छ। यो -40°C देखि +55°C सम्म चल्छ - त्यसैले उच्च उचाइको पठारहरू, खुला चरनहरू, जंगली क्षेत्रहरू, र मरुभूमिका फ्ल्याटहरू कुनै विशेष परिमार्जन बिना नै यसको सञ्चालन विन्डो भित्र पर्दछन्।

ONAN कूलिङ - प्राकृतिक हावा प्राकृतिक तेलको लागि छोटो - कुनै प्रशंसक, कुनै पम्प, घुम्ने वा झर्ने कुनै पनि कुरामा भर पर्दैन। यसलाई पोलमा बोल्ट गरेपछि, यसले आफ्नो ख्याल राख्छ। निकटतम सेवा ट्रकबाट टाढा काम गर्ने कर्मचारीहरूका लागि, जसले इकाईको जीवनमा धेरै कम रखरखाव लागतहरूमा अनुवाद गर्दछ।

अन्तर्राष्ट्रिय मापदण्डहरू पूरा गर्ने

प्रत्येक एकाइ IEC 60076 मा डिजाइन, निर्माण, र परीक्षण गरिएको छ - पावर ट्रान्सफर्मरहरूको लागि विश्वव्यापी रूपमा मान्यता प्राप्त मानक। कागजी कार्य र ट्रेसबिलिटी कारखानाको भुइँबाट ठाउँमा छन्।

पूर्ण फ्याक्ट्री परीक्षण रिपोर्टहरू प्रत्येक ट्रान्सफर्मरको साथ आउँदछन् - जब तपाईं परियोजनाहरूमा बोली लगाउनुहुन्छ वा निरीक्षण खाली गर्न आवश्यक हुन्छ।

SWER प्रणालीहरूले मानक ग्रिडहरू भन्दा फरक रूपमा सिंगल-फेज ग्राउन्ड गल्तीहरू देख्छन्। यो ट्रान्सफर्मरलाई ती त्रुटि अवस्थाहरूमा पूर्ण २ सेकेन्डको लागि यसको मूल्याङ्कन गरिएको वर्तमानको २० गुणा लिनको लागि मूल्याङ्कन गरिएको छ — जब मानक रेखा सुरक्षासँग जोडिएको छ, यसले गल्तीहरू छिटो हटाउँछ र उपकरणबाट क्षति हुनबाट जोगाउँछ।

यो कहाँ प्रयोग हुन्छ?

SWER एकल पोल माउन्टेड ट्रान्सफर्मर कम लागत, लामो दूरीको ग्रामीण र टाढाको बिजुली आपूर्तिको लागि आदर्श हो:

● ग्रामीण विद्युतीकरण: पारम्परिक प्रणालीहरू बनाम ~ 70% कम लाइन निर्माण लागतको साथ पृथक घरहरू पावर गर्दै।

● टाढाको मानवरहित साइटहरू: टेलिकम टावरहरू, मौसम स्टेशनहरू, वन/आगो निगरानी बिन्दुहरू, सीमा पोस्टहरू

● कृषि: सिंचाई पम्प, पशुधन प्रणाली, हरितगृह, र छरिएका खेत उपकरणहरू

● निर्माण र खानी शिविरहरू: ग्रिड विस्तार अघि राजमार्ग, रेलवे, र खानी सञ्चालनका लागि अस्थायी शक्ति

● टापुहरू र अफ-ग्रिड सुविधाहरू: साना रिसोर्टहरू, रेंजर स्टेशनहरू, र दुर्गम पर्यटक पूर्वाधारहरू

परम्परागत तीन-चरण नेटवर्कहरू विस्तार गर्ने क्षेत्रहरूको लागि व्यावहारिक समाधान लागत-प्रभावी छैन।

किन GUANGBIAN SWER इकाईले राम्रो प्रदर्शन गर्छ?

मानक ट्रान्सफर्मरहरू प्रायः SWER प्रणालीहरूमा संघर्ष गर्छन्, जसले इन्सुलेशन तनाव, भोल्टेज अस्थिरता, र उच्च मर्मत आवश्यकताहरू निम्त्याउँछ।

GUANGBIAN SWER एकल पोल माउन्टेड ट्रान्सफर्मर विशेष गरी SWER सञ्चालनको लागि ईन्जिनियर गरिएको छ:

● SWER अवस्थाहरूको लागि उद्देश्य-निर्मित घुमाउरो र इन्सुलेशन डिजाइन

● स्थिर रिटर्न करन्टको लागि अनुकूलित ग्राउन्डिङ संरचना

● सुधारिएको भोल्टेज स्थिरता र प्रणाली विश्वसनीयता

● कम मर्मत समस्या र लामो सेवा जीवन

● निरीक्षण आवश्यकताहरु संग सजिलो अनुपालन

● वास्तविक-विश्व SWER अनुप्रयोगहरूको लागि डिजाइन गरिएको, परम्परागत ट्रान्सफर्मर मोडेलहरूबाट अनुकूलित छैन।

ग्लोबल मानक र गुणस्तर आश्वासन

Zhejiang Guangbian इलेक्ट्रिक पावर टेक्नोलोजी कं, लिमिटेडले 2004 देखि एक बलियो प्राविधिक आधार निर्माण गरेको छ, एक घरेलू ट्रान्सफर्मर निर्माता देखि एक वैश्विक आपूर्तिकर्ता मा विकसित।

मुख्य फाइदाहरू समावेश छन्:

● ट्रान्सफर्मर इन्जिनियरिङको २०+ वर्षको अनुभव

● अन्तर्राष्ट्रिय स्तरको विशेषज्ञता भएको प्रमाणित इन्जिनियरिङ टोली

● बहु-कार्यशाला उत्पादन प्रणाली पूर्ण प्रक्रिया ट्रेसेबिलिटी सुनिश्चित गर्दै

● डिजाइन, दक्षता, र सुरक्षा अनुपालनमा निरन्तर सुधार

● स्वतन्त्र निर्यात सञ्चालन सन् २०२० मा स्थापना भयो

यसले प्रत्येक SWER एकल पोल माउन्टेड ट्रान्सफर्मरले विश्वसनीयता र सुरक्षाको लागि विश्वव्यापी अपेक्षाहरू पूरा गरेको सुनिश्चित गर्दछ।
