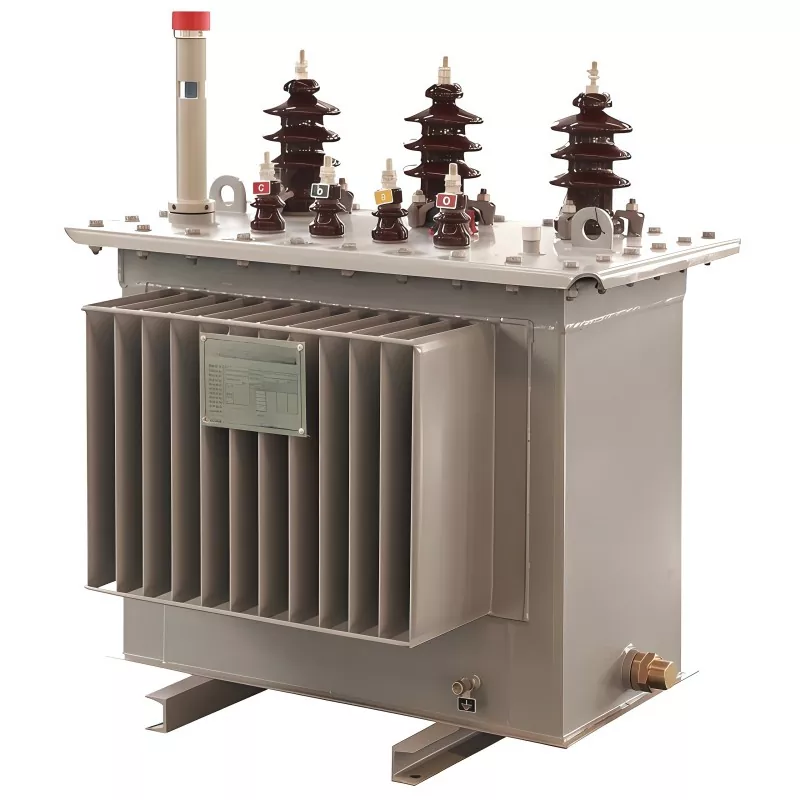

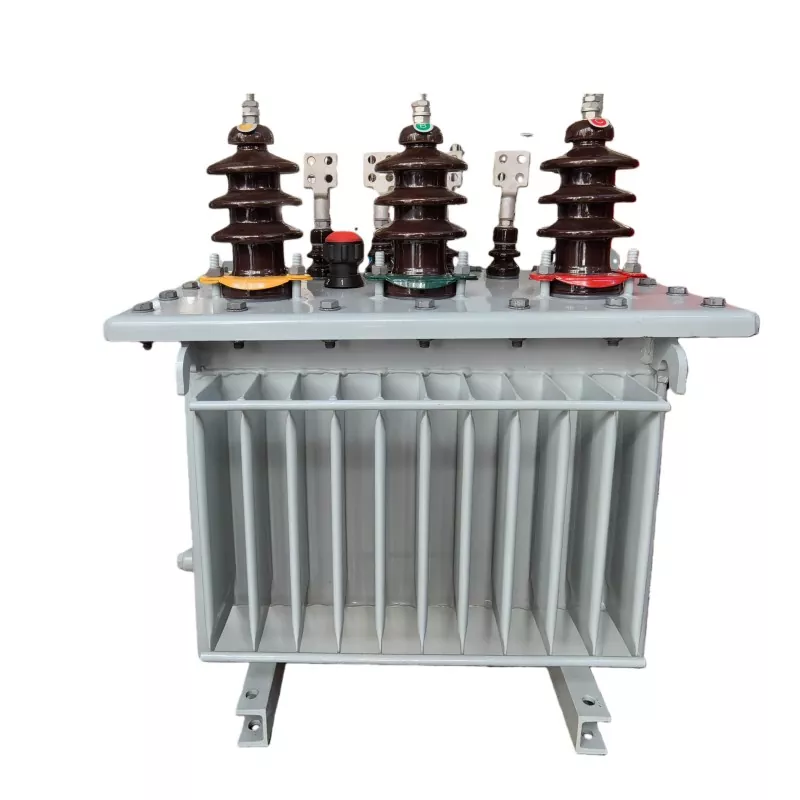

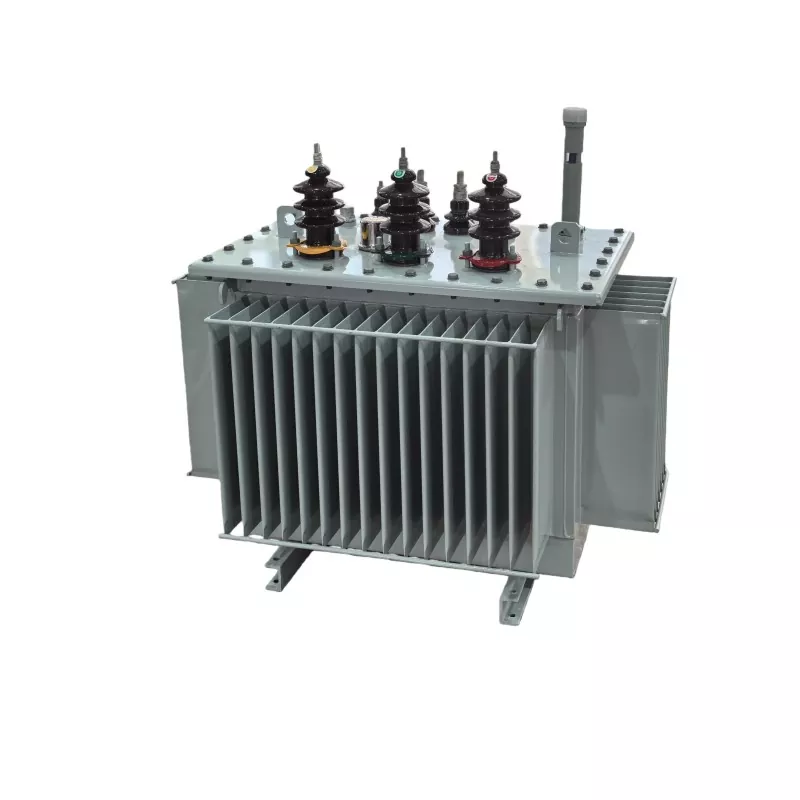

100KVA 11KV तेल इमर्स्ड ट्रान्सफर्मर

100KVA 11KV तेल इमर्स्ड ट्रान्सफर्मर एक मध्यम-भोल्टेज वितरण ट्रान्सफर्मर हो जुन 11kV प्राथमिक भोल्टेजलाई कम-भोल्टेज स्तरहरूमा (सामान्यतया 400V / 415V / 0.4kV) औद्योगिक, व्यावसायिक, र उपयोगिता विद्युत वितरण प्रणालीको लागि स्टेप गर्न डिजाइन गरिएको हो।

यसले खनिज इन्सुलेट तेल दुवैलाई चिसो र इन्सुलेट गर्ने माध्यमको रूपमा प्रयोग गर्दछ, स्थिर थर्मल प्रदर्शन र निरन्तर लोड अवस्थाहरूमा उच्च डाइलेक्ट्रिक शक्ति सुनिश्चित गर्दछ।

आवेदन मुद्दा

GUANGBIAN द्वारा उत्पादित 100KVA 11KV तेल इमर्स्ड ट्रान्सफर्मर हालसालै एक अफ्रिकी ग्राहकले स्थानीय बिजुली वितरण प्रणालीमा सर्ट-सर्किट क्षति भएको असफल ट्रान्सफर्मरलाई प्रतिस्थापन गर्न प्रयोग गरेको थियो।

यस परियोजनामा, मूल ट्रान्सफर्मरले एल्युमिनियम विन्डिङहरू प्रयोग गर्यो, जुन लागत बचत कारणहरूको लागि चयन गरिएको थियो। यद्यपि, अस्थिर ग्रिड अवस्था र प्रयोगकर्ता पक्षमा बारम्बार भोल्टेज उतार-चढ़ावको कारण, ट्रान्सफर्मर बारम्बार ओभरलोड र सर्ट-सर्किट तनावमा परेको थियो, जसले अत्यधिक तताउने र अन्ततः घुमाउरो विफलता निम्त्याउँछ।

100KVA ट्रान्सफर्मरको लागि कपर बनाम एल्युमिनियम विन्डिङहरू

100KVA वितरण ट्रान्सफर्मरको लागि, GUANGBIAN ले दुबै प्रदान गर्दछ:

● कपर घुमाउने विकल्प

● एल्युमिनियम घुमाउने विकल्प

जबकि एल्युमिनियम विन्डिङहरूले कम प्रारम्भिक लागत प्रस्ताव गर्छन्, तिनीहरूको थर्मल सहनशीलता र मेकानिकल बल तामाको विन्डिङको तुलनामा अपेक्षाकृत कम हुन्छ।

अस्थिर शक्ति वातावरणमा - जस्तै:

● बारम्बार भोल्टेज उतार-चढ़ाव

● उच्च दबाव वर्तमान अवस्था

● दोहोर्याइएको सर्ट सर्किट घटनाहरू

एल्युमिनियम विन्डिङहरू बढी प्रवण हुन्छन्:

● ओभरलोड अवस्थाहरूमा अत्यधिक तातो

● इन्सुलेशन गिरावट

● कठोर ग्रिड अनुप्रयोगहरूमा कम आयु

लागत बनाम विश्वसनीयता विचार

यद्यपि एल्युमिनियम घुमाउने ट्रान्सफर्मरहरूको प्रारम्भिक खरिद लागत कम छ, वास्तविक-विश्व अनुप्रयोगहरूले अस्थिर ग्रिड वातावरणमा, कुल जीवनचक्र लागत निम्न कारणले बढ्न सक्छ:

● मर्मतसम्भार आवश्यकताहरू

● अप्रत्याशित असफलताहरू

● प्रतिस्थापन लागत

तसर्थ, दीर्घकालीन प्रणाली स्थिरता सुनिश्चित गर्न र अनियोजित डाउनटाइम कम गर्नको लागि, सामग्रीको चयन प्रारम्भिक मूल्य मात्र होइन वास्तविक सञ्चालन अवस्थाहरूमा आधारित हुनुपर्छ।

प्राविधिक कागजात

परिचालन वातावरण

तापक्रम अवस्था:

दीर्घकालीन परिचालन परिवेश तापमान: -25 ℃ ~ +45 ℃।

अधिकतम परिचालन परिवेश तापमान: +50 ℃ भन्दा बढी छैन।

भण्डारण र यातायात तापमान:

-40 ℃ ~ +60 ℃।

आर्द्रता अवस्था:

सापेक्षिक आर्द्रता: ≤95% 25℃ मा

उचाइ आवश्यकताहरू:

मूल्याङ्कन गरिएको उचाइ अनुकूलन दायरा: ≤1000 मिटर

प्राविधिक स्थिति बनाम प्रतिस्पर्धीहरू

तेल-इमर्स्ड बनाम ड्राई-टाइप ट्रान्सफर्मर

तेलमा डुबेका ट्रान्सफर्मर हेभी-ड्युटी, बाहिरी र लामो जीवनका लागि उपयुक्त हुन्छन्।

तल्लो मानकहरूसँग तुलना गर्नुहोस् (S9 / S11 / S13 श्रृंखला प्रवृत्ति)

● S9: उच्च हानि, पुरानो दक्षता मानक

● S11: आधारभूत आधुनिक दक्षता

● S13: कम घाटा, उच्च दक्षता डिजाइन (निर्यात बजारहरूमा प्राथमिकता)

S13 कोर टेक्नोलोजीसँग डिजाइन गरिएको 100KVA ट्रान्सफर्मरले S11 को तुलनामा 15-30% नो-लोड घाटा घटाउन सक्छ, दीर्घकालीन सञ्चालनमा ROI सुधार गर्छ।

बजार-स्तर प्रतियोगी स्थिति

जेनेरिक निर्माताहरु संग तुलना:

● राम्रो हानि नियन्त्रण (नो-लोड + लोड हानि अनुकूलन)

● बलियो सर्ट-सर्किट प्रतिरोध क्षमता

● सुधारिएको सील प्रविधि (तेल चुहावट रोकथाम)

● निर्यात बजारहरूको लागि राम्रो अनुपालन दस्तावेज

हाम्रो कारखाना

पाना धातु कार्यशाला

पन्नी घुमाउने कार्यशाला

घुमाउरो कार्यशाला

घुमाउरो ओभन कार्यशाला

ट्रान्सफर्मर विधानसभा कार्यशाला

ट्रान्सफर्मर सञ्चालन कार्यशाला

FAQ

Q1: 100KVA तेल इमर्स्ड ट्रान्सफर्मरको आयु कति हुन्छ?

सामान्यतया 20-30 वर्ष, लोड अवस्था, मर्मत, र स्थापना वातावरणमा निर्भर गर्दछ।

Q2: यो बाहिर प्रयोग गर्न सकिन्छ?

हो। तेलमा डुबेका ट्रान्सफर्मरहरू विशेष गरी बाहिरी सबस्टेशनहरू र कठोर वातावरणका लागि डिजाइन गरिएका हुन्।

Q3: कस्तो मर्मत आवश्यक छ?

● नियमित तेल स्तर निरीक्षण

● आवधिक तेल डाइलेक्ट्रिक परीक्षण

● बुशिङ र जडान कडाइ

● तापक्रम निगरानी

मर्मत अन्तराल सामान्यतया ड्राई-प्रकार ट्रान्सफर्मर भन्दा लामो हुन्छ।

Q4: 11KV र 10KV ट्रान्सफर्मरहरू बीच के भिन्नता छ?

11KV एक उच्च प्रणाली भोल्टेज स्तर हो, सामान्यतया अन्तर्राष्ट्रिय वितरण नेटवर्कहरूमा प्रयोग गरिन्छ। प्रदर्शन सिद्धान्तहरू समान छन्, तर इन्सुलेशन आवश्यकताहरू कडा छन्।

Q5: के यो नवीकरणीय ऊर्जा परियोजनाहरूको लागि उपयुक्त छ?

हो। यसको स्थिरता र ओभरलोड सहिष्णुताको कारण यो सौर्य र हावा चरण-डाउन वितरण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
