लेख सारांश:राम्रोसँग कन्फिगर गरिएको अलगाव ट्रान्सफर्मरले व्यावसायिक र औद्योगिक विद्युतीय प्रणालीहरूमा विद्युत वितरण सुरक्षा, भोल्टेज अनुकूलन, र उपकरण सुरक्षा सुधार गर्न सक्छ। दMCCB संग 50KVA ड्राई प्रकार अलगाव ट्रान्सफर्मरएक कम्प्याक्ट समाधानमा ट्रान्सफर्मर अलगाव, भोल्टेज रूपान्तरण, एकीकृत सर्किट-ब्रेकर सुरक्षा, र व्यावहारिक स्थापना सुविधाहरू संयोजन गर्दछ। 415V थ्री-फेज इनपुट, 220V थ्री-फेज फोर-वायर आउटपुट, कपर विन्डिङ्स, क्लास एफ इन्सुलेशन, पाँच-पोजिशन भोल्टेज ट्याप, IP23 संरक्षण, र एकीकृत MCCBs सँग, यो कन्फिगरेसन भरपर्दो बिजुली वितरण र सरलीकृत स्थापना महत्त्वपूर्ण हुने अनुप्रयोगहरूको लागि डिजाइन गरिएको हो।
सामग्रीको तालिका
ड्राई टाइप आइसोलेशन ट्रान्सफर्मर किन महत्त्वपूर्ण छ?
MCCB ले ट्रान्सफर्मर संरक्षणलाई कसरी सुधार गर्छ?
पाँच-स्थिति ट्याप परिवर्तकले भोल्टेज अनुकूलन क्षमतालाई कसरी सुधार गर्छ?
एकीकृत डिजाइनले स्थापनालाई कसरी सरल बनाउँछ?
50KVA आइसोलेशन ट्रान्सफर्मर कहाँ प्रयोग गर्न सकिन्छ?
वितरण अघि ट्रान्सफर्मर गुणस्तर कसरी प्रमाणित हुन्छ?
खरीददारहरूले अर्डर गर्नु अघि के जाँच गर्नुपर्छ?
किन यो ट्रान्सफर्मर कन्फिगरेसन छान्नुहोस्?
ड्राई टाइप आइसोलेशन ट्रान्सफर्मर किन महत्त्वपूर्ण छ?
विद्युतीय उपकरणहरू सधैं आदर्श पावर परिस्थितिहरूमा काम गर्दैन। उपयोगिता आपूर्ति र डाउनस्ट्रीम उपकरणहरू बीचको भोल्टेज भिन्नता, विद्युतीय अवरोधहरू, र ग्याल्भेनिक अलगावको आवश्यकताले प्रणालीको विश्वसनीयतालाई असर गर्न सक्छ। सुक्खा प्रकारको अलगाव ट्रान्सफर्मरले प्राथमिक र माध्यमिक सर्किटहरू बीच विद्युतीय विभाजन सिर्जना गर्दा भोल्टेज अनुकूलन गर्न व्यावहारिक तरिका प्रदान गर्दछ।

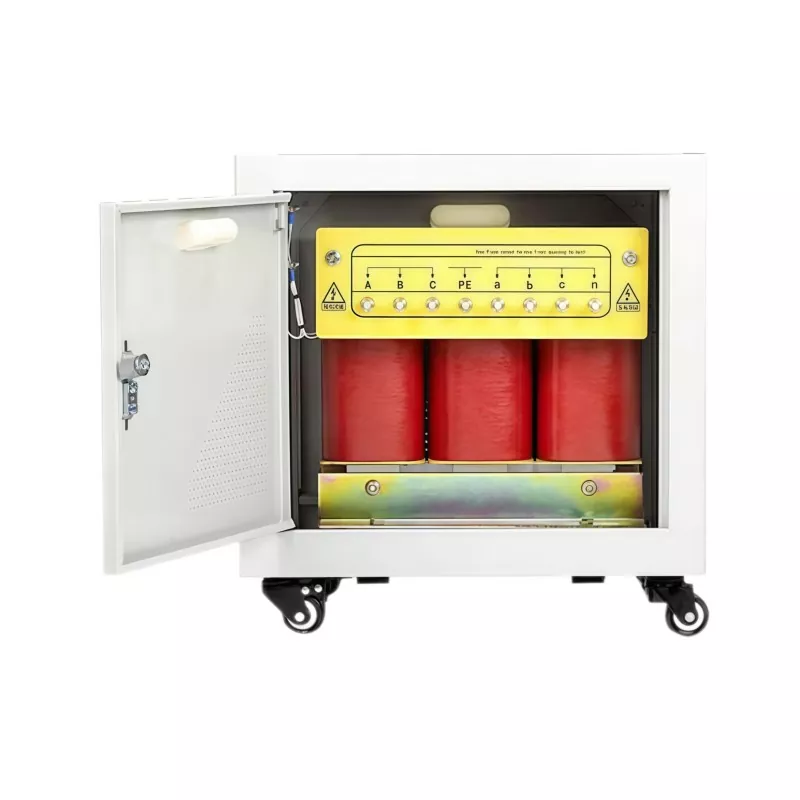

दMCCB संग 50KVA ड्राई प्रकार अलगाव ट्रान्सफर्मरबाटग्वान्जिबियन415V AC तीन-चरण इनपुट र 220V तीन-चरण चार-तार आउटपुट वरिपरि डिजाइन गरिएको छ। यसले एकाइलाई अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ जुन उच्च-भोल्टेज तीन-चरण स्रोतबाट नियन्त्रित 220V तीन-चरण आपूर्ति चाहिन्छ।
तेलमा डुबेका ट्रान्सफर्मरहरू जस्तो नभई, सुख्खा प्रकारका डिजाइनहरूले इन्सुलेट तेललाई उनीहरूको प्राथमिक शीतलन र इन्सुलेशन माध्यमको रूपमा प्रयोग गर्दैनन्। यसले तिनीहरूलाई भित्री बिजुली कोठाहरू, व्यावसायिक सुविधाहरू, निर्माण वातावरणहरू, र अन्य स्थानहरूको लागि आकर्षक बनाउन सक्छ जहाँ सफा र अपेक्षाकृत सीधा स्थापनालाई प्राथमिकता दिइन्छ।
MCCB ले ट्रान्सफर्मर संरक्षणलाई कसरी सुधार गर्छ?
यस ट्रान्सफर्मर कन्फिगरेसनको सबैभन्दा व्यावहारिक विशेषताहरू मध्ये एक मोल्डेड केस सर्किट ब्रेकरहरू (MCCBs) को एकीकरण हो। ट्रान्सफर्मर र सुरक्षात्मक उपकरणहरूलाई पूर्ण रूपमा अलग-अलग कम्पोनेन्टको रूपमा व्यवहार गर्नुको सट्टा, डिजाइनले सुरक्षा उपकरणहरूलाई ट्रान्सफर्मर घेरामा समावेश गर्दछ।
एकाइले इनपुट र आउटपुट पक्षहरूमा MCCBs प्रयोग गर्दछ। इनपुट-साइड ब्रेकर 415V आपूर्तिसँग जोडिएको छ, जबकि आउटपुट-साइड सुरक्षा तीन-चरण चार-तार माध्यमिक सर्किटको लागि व्यवस्थित गरिएको छ।
यो एकीकृत दृष्टिकोणले धेरै व्यावहारिक लाभहरू प्रदान गर्न सक्छ:
- अतिरिक्त बाह्य सुरक्षा उपकरणको आवश्यकता कम गर्दछ।
- आगमन र बहिर्गमन केबल जडानहरू सरल बनाउन मद्दत गर्छ।
- सम्बन्धित सर्किटहरूको लागि ओभरकरेन्ट र सर्ट-सर्किट सुरक्षा प्रदान गर्दछ।
- थप व्यवस्थित ट्रान्सफर्मर स्थापना सिर्जना गर्दछ।
- परियोजना साइट मा तार र स्थापना कार्य कम गर्न सक्नुहुन्छ।
- ट्रान्सफर्मर र सुरक्षात्मक यन्त्रहरूलाई एक समन्वयित सभाको रूपमा कन्फिगर गर्न अनुमति दिन्छ।
औद्योगिक खरिदकर्ताहरूको लागि, यी विवरणहरू महत्त्वपूर्ण छन् किनभने स्थापना जटिलताले परियोजनाको समय, श्रम आवश्यकताहरू, र कमीशन दक्षतालाई असर गर्न सक्छ।
मुख्य विनिर्देशहरू के हुन्?
ट्रान्सफर्मर छनोट गर्नु अघि बिजुली कन्फिगरेसन बुझ्न आवश्यक छ। निम्न तालिकाले यस 50KVA कन्फिगरेसनको मुख्य विनिर्देशहरूको सारांश दिन्छ।
| प्यारामिटर | निर्दिष्टीकरण |
|---|---|
| मूल्याङ्कन क्षमता | ५० KVA |
| चरण | ३ चरण |
| इनपुट भोल्टेज | 415V AC, 3 चरण |
| आउटपुट भोल्टेज | 220V, 3 चरण 4 तार |
| स्थितिहरू ट्याप गर्नुहोस् | 380V / 400V / 415V / 430V / 450V |
| आवृत्ति | ५० हर्ट्ज |
| घुमाउरो सामग्री | तामा |
| इन्सुलेशन कक्षा | कक्षा एफ |
| घुमाउरो तापमान वृद्धि | ≤100°C |
| शोर स्तर | <60dB 1 मिटरमा |
| घेरा संरक्षण | IP23, भेन्टिलेटेड |
| संलग्न सामग्री | स्टेनलेस स्टील |
| संरक्षण | MCCB इनपुट र आउटपुट पक्षहरूमा |
| अनुगमन | माउन्ट गरिएको भोल्टमीटर |
यी विशिष्टताहरूको संयोजनले ट्रान्सफर्मरलाई परियोजनाहरूका लागि उपयुक्त बनाउँछ जहाँ भोल्टेज रूपान्तरण, बिजुली अलगाव, र एकीकृत सुरक्षालाई असंबद्ध कम्पोनेन्टको रूपमा खरिद गर्नुको सट्टा सँगै विचार गर्न आवश्यक छ।
पाँच-स्थिति ट्याप परिवर्तकले भोल्टेज अनुकूलन क्षमतालाई कसरी सुधार गर्छ?
वास्तविक ग्रिड भोल्टेज स्थानहरू र सञ्चालन अवस्थाहरू बीच भिन्न हुन सक्छ। केवल एक निश्चित प्राथमिक भोल्टेजको वरिपरि डिजाइन गरिएको ट्रान्सफर्मरले आपूर्ति भोल्टेज नाममात्र मान भन्दा फरक भएको क्षेत्रमा स्थापना गर्दा थप विचार गर्न आवश्यक पर्दछ।
यो मोडेलले पाँच प्राथमिक भोल्टेज ट्याप स्थितिहरू प्रदान गर्दछ:380V, 400V, 415V, 430V, र 450V। उपलब्ध आपूर्तिसँग ट्रान्सफर्मर मिलाउँदा ट्याप चेन्जरले स्थापना टोलीलाई थप लचिलोपन दिन्छ।
उदाहरण को लागी, जब वास्तविक आपूर्ति अवस्था मानक 415V इनपुट भन्दा भिन्न हुन्छ, इच्छित माध्यमिक भोल्टेज कायम राख्न मद्दत गर्न एक उपयुक्त ट्याप चयन गर्न सकिन्छ। यो सुविधा विशेष गरी परियोजनाहरूको लागि उपयोगी छ जहाँ आपूर्ति भोल्टेज अवस्थाहरू ट्रान्सफर्मर चयन गर्दा विचार गर्न आवश्यक छ।
यद्यपि, ट्याप चेन्जर डि-एनर्जाइज्ड प्रकार हो। ट्याप स्थिति परिवर्तन गर्नु अघि ट्रान्सफर्मर पूर्ण रूपमा बन्द हुनुपर्छ। ट्रान्सफर्मर सक्रिय हुँदा यसलाई कहिल्यै समायोजन गर्नु हुँदैन।
एकीकृत डिजाइनले स्थापनालाई कसरी सरल बनाउँछ?
ट्रान्सफर्मर स्थापना बिजुली विनिर्देशहरूको बारेमा मात्र होइन। केबल मार्ग, सुरक्षात्मक उपकरण, पहुँच, घेरा निर्माण, र कमीशनिंग सबैले अन्तिम परियोजना परिणामलाई असर गर्न सक्छ।
एकीकृत MCCB कन्फिगरेसनले ट्रान्सफर्मरको वरिपरि आवश्यक पर्ने छुट्टै उपकरणको मात्रा घटाउँछ। ट्रान्सफर्मर र यसको सुरक्षात्मक ब्रेकरहरू बीचको फ्याक्ट्री तारले स्थापनाको समयमा आवश्यक क्षेत्र तारहरूको मात्रा कम गर्न पनि मद्दत गर्न सक्छ।
स्टेनलेस स्टीलको घेरा हावायुक्त र IP23 मूल्याङ्कन गरिएको छ। एकाईले ब्रेकको साथ लक गर्न मिल्ने स्विभल कास्टरहरू पनि प्रयोग गर्दछ, जसले स्थापना वा मर्मत गतिविधिहरूको समयमा स्थिति र आन्दोलनलाई अझ सुविधाजनक बनाउन सक्छ।
अगाडि माउन्ट गरिएको भोल्टमिटरले कम भोल्टेज डिब्बामा भोल्टेज अवलोकन गर्नको लागि सीधा तरिका प्रदान गर्दछ। यो कमिसन र नियमित निरीक्षणको समयमा उपयोगी छ किनभने अपरेटरहरूले अलग बाह्य मिटरिङ व्यवस्थाको आवश्यकता बिना संकेतित भोल्टेज जाँच गर्न सक्छन्।
50KVA आइसोलेशन ट्रान्सफर्मर कहाँ प्रयोग गर्न सकिन्छ?
एक 50KVA क्षमता धेरै मध्यम-स्तरीय बिजुली अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ एक नियन्त्रित तीन-चरण आपूर्ति आवश्यक छ। वास्तविक उपयुक्तता जहिले पनि जडान गरिएको लोड, सुरु हुने वर्तमान, कर्तव्य चक्र, वातावरणीय अवस्था र स्थानीय विद्युतीय आवश्यकताहरू विरुद्ध पुष्टि गरिनुपर्छ।
ठेठ आवेदन वातावरण समावेश हुन सक्छ:
- औद्योगिक उत्पादन सुविधाहरू
- वाणिज्य भवनहरू
- कारखाना बिजुली कोठा
- स्वचालन र नियन्त्रण प्रणाली
- मेसिनरी बिजुली आपूर्ति
- बिजुली अलगाव आवश्यक उपकरण
- कार्यशाला र प्रशोधन सुविधाहरू
- 415V-बाट-220V रूपान्तरण आवश्यक पर्ने विद्युतीय वितरण प्रणालीहरू
संवेदनशील उपकरण भएका आयोजनाका लागि ट्रान्सफर्मरलाई पृथक कम्पोनेन्टका रूपमा नभई पूर्ण विद्युत वितरण प्रणालीको अंशका रूपमा मूल्याङ्कन गरिनुपर्छ ।
वितरण अघि ट्रान्सफर्मर गुणस्तर कसरी प्रमाणित हुन्छ?
ट्रान्सफर्मरको प्रदर्शन घुमाउरो गुणस्तर, इन्सुलेशन अखण्डता, विद्युतीय अनुपात शुद्धता, र समग्र निर्माण स्थिरतामा धेरै निर्भर गर्दछ। यस कारणको लागि, परीक्षण आपूर्तिकर्ता मूल्याङ्कन को एक महत्वपूर्ण भाग हुनुपर्छ।
उत्पादन जानकारी अनुसार, GUANGBIAN ले ढुवानी अघि एक एकीकृत ट्रान्सफर्मर परीक्षण बेन्च प्रयोग गर्दछ। परीक्षण प्रक्रियाले घुमाउरो प्रतिरोध, टर्न रेसियो, इन्सुलेशन प्रतिरोध, नो-लोड घाटा, र भोल्टेज नियमनसँग सम्बन्धित जाँचहरू समावेश गर्दछ।
निर्माण प्रक्रियाले पठाइएका एकाइहरूको लागि आईईसी-आधारित परीक्षण आवश्यकताहरू पनि पछ्याउँछ। एक दस्तावेज परीक्षण दृष्टिकोणले खरीददारहरूलाई उपयोगी प्राविधिक प्रमाण दिन्छ जब स्थापना गर्नु अघि उपकरणहरूको समीक्षा गर्दछ।
अनुकूलित अर्डरहरूको लागि, खरीददारहरूले उत्पादन अघि निर्मातासँग निरीक्षण आवश्यकताहरू र परियोजना-विशिष्ट विशिष्टताहरू पनि छलफल गर्न सक्छन्। यो विशेष गरी महत्त्वपूर्ण छ जब ट्रान्सफर्मरले एक विशेष स्थापना वातावरण वा बिजुली प्रणाली कन्फिगरेसन पूरा गर्नुपर्छ।
खरीददारहरूले अर्डर गर्नु अघि के जाँच गर्नुपर्छ?
केवल यसको KVA रेटिङमा आधारित ट्रान्सफर्मर चयन गर्दा अनुपयुक्त कन्फिगरेसन हुन सक्छ। खरिद टोलीहरूले अर्डर पुष्टि गर्नु अघि पूर्ण विद्युतीय र मेकानिकल आवश्यकताहरूको समीक्षा गर्नुपर्छ।
प्रमाणीकरण गर्न मुख्य बुँदाहरू समावेश छन्:
- प्राथमिक भोल्टेज:उपलब्ध आपूर्ति भोल्टेज र चरण कन्फिगरेसन पुष्टि गर्नुहोस्।
- माध्यमिक भोल्टेज:प्रमाणित गर्नुहोस् कि आउटपुट भोल्टेज जडान गरिएको उपकरणसँग मेल खान्छ।
- लोड क्षमता:नाममात्र उपकरण मूल्याङ्कनहरूमा भर पर्नुको सट्टा अपेक्षित निरन्तर र शिखर भार गणना गर्नुहोस्।
- आवृत्ति:परियोजनालाई ५० हर्ट्ज, ६० हर्ट्ज वा अर्को फ्रिक्वेन्सी आवश्यक छ कि छैन भनी पुष्टि गर्नुहोस्।
- संरक्षण:MCCB विनिर्देशहरू जाँच गर्नुहोस् र स्थानीय नियमहरूद्वारा अतिरिक्त अपस्ट्रिम वा डाउनस्ट्रीम सुरक्षा आवश्यक छ कि छैन भनेर निर्धारण गर्नुहोस्।
- स्थापना वातावरण:निश्चित स्थानको लागि IP23 सुरक्षा पर्याप्त छ कि छैन भनेर पुष्टि गर्नुहोस्।
- भोल्टेज समायोजन:स्थानीय ग्रिड अवस्थाहरूको लागि बहु-स्थिति ट्याप परिवर्तक लाभदायक छ कि छैन भनेर विचार गर्नुहोस्।
- कागजात:प्राविधिक रेखाचित्रहरू, परीक्षण रिपोर्टहरू, तारिङ जानकारी, र परियोजना स्वीकृतिको लागि आवश्यक अन्य कागजातहरू अनुरोध गर्नुहोस्।
अन्तर्राष्ट्रिय परियोजनाहरूको लागि, उत्पादन सुरु हुनु अघि ढुवानी आयामहरू, प्याकेजिङ्ग, स्थापना आवश्यकताहरू, लागू मापदण्डहरू, र कमीशन प्रक्रियाहरू स्पष्ट गर्न पनि उपयोगी छ।
बारम्बार सोधिने प्रश्नहरू
ट्रान्सफर्मर चलिरहेको बेला ट्याप चेन्जर समायोजन गर्न सकिन्छ?
होइन। ट्याप चेन्जर डि-एनर्जाइज्ड प्रकार हो र ट्रान्सफर्मर पूर्ण रूपमा बन्द भएपछि मात्र समायोजन गर्नुपर्छ। ट्याप स्थिति परिवर्तन गर्नु अघि उचित विद्युतीय सुरक्षा प्रक्रियाहरू सधैं पालना गर्नुपर्छ।
के ट्रान्सफर्मरमा दुबै छेउमा MCCB समावेश छ?
हो। यो कन्फिगरेसनले MCCBs लाई ट्रान्सफर्मर एन्क्लोजरमा एकीकृत गर्दछ, इनपुट र आउटपुट पक्षहरूमा सुरक्षा प्रदान गरिएको छ। अर्डर गर्नु अघि परियोजनाको विद्युतीय आवश्यकताहरू विरुद्ध सटीक ब्रेकर व्यवस्था पुष्टि गरिनु पर्छ।
के छुट्टै वितरण बक्स अझै आवश्यक छ?
धेरै स्थापनाहरूमा, एकीकृत MCCBs ले छुट्टै सुरक्षा घेराको आवश्यकतालाई कम गर्न सक्छ। यद्यपि, स्थानीय विद्युतीय कोडहरू र समग्र वितरण डिजाइनलाई थप सुरक्षा वा स्विचिङ उपकरणको आवश्यकता पर्न सक्छ।
के यो 50KVA ट्रान्सफर्मर बाहिरी स्थापनाको लागि उपयुक्त छ?
घेरालाई IP23 मूल्याङ्कन गरिएको छ र भित्री वा उपयुक्त ढाकिएका स्थानहरूको लागि हो। भारी वर्षा, धुलो, वा अन्य गम्भीर अवस्थाहरू समावेश भएको पूर्ण रूपमा खुला बाहिरी वातावरणको लागि, उच्च घेरा सुरक्षा स्तर अधिक उपयुक्त हुन सक्छ।
कुन प्रकारको घुमाउरो सामग्री प्रयोग गरिन्छ?
ट्रान्सफर्मरले तामाको विन्डिङ प्रयोग गर्छ। यसको विद्युतीय चालकता र भरपर्दो विद्युत प्रसारणको लागि उपयुक्तताको कारणले ट्रान्सफर्मर विन्डिङका लागि कपरलाई व्यापक रूपमा चयन गरिएको छ।
ट्रान्सफर्मर अनुकूलित गर्न सकिन्छ?
हो। ट्रान्सफर्मर कन्फिगरेसनहरू विद्युतीय मापदण्डहरू, सुरक्षा व्यवस्थाहरू, ट्याप सेटिङहरू, घेरा आवश्यकताहरू, र अन्य अनुप्रयोग-विशिष्ट विचारहरू सहित परियोजना आवश्यकताहरू अनुसार छलफल गर्न सकिन्छ।
किन यो ट्रान्सफर्मर कन्फिगरेसन छान्नुहोस्?
राम्रोसँग डिजाइन गरिएको ट्रान्सफर्मरले कन्भर्ट भोल्टेजभन्दा बढी काम गर्नुपर्छ। यसले विद्युतीय प्रणालीमा फिट हुनुपर्छ, स्थापनालाई सरल बनाउनु पर्छ, उपयुक्त सुरक्षा प्रदान गर्नुहोस्, र दीर्घकालीन सञ्चालनको लागि व्यावहारिक रहनु पर्छ। दMCCB संग 50KVA ड्राई प्रकार अलगाव ट्रान्सफर्मर50KVA थ्री-फेज क्षमता, 415V-to-220V भोल्टेज रूपान्तरण, कपर विन्डिङ्स, क्लास एफ इन्सुलेशन, पाँच-पोजिशन भोल्टेज समायोजन, एकीकृत MCCBs, IP23 स्टेनलेस-स्टील एन्क्लोजर निर्माण, भोल्टेज अनुगमन, र कारखाना समाधानलाई एक इन्जिनमा मिलाउँछ।
कस्टमाइज्ड ड्राई टाइप आइसोलेशन ट्रान्सफर्मर समाधानहरू आपूर्ति गर्न सक्षम चीन ट्रान्सफर्मर निर्माता खोज्ने खरीददारहरूका लागि, GUANGBIAN ले एकीकृत सुरक्षा र अनुप्रयोग-विशेष कन्फिगरेसनहरू आवश्यक पर्ने परियोजनाहरूको लागि व्यावहारिक विकल्प प्रदान गर्दछ। यदि तपाइँ विशिष्टताहरू मूल्याङ्कन गर्दै हुनुहुन्छ, नयाँ विद्युतीय स्थापनाको योजना बनाउनुहुन्छ, वा ट्रान्सफर्मर आपूर्तिकर्ताहरू तुलना गर्दै हुनुहुन्छ भने, MCCB सँग 50KVA Dry Type Isolation Transformer को समीक्षा गर्नुहोस् र तपाइँको परियोजना आवश्यकताहरू सिधै निर्मातासँग छलफल गर्नुहोस्। भोल्टेज विनिर्देशहरू, MCCB कन्फिगरेसन, संलग्न आवश्यकताहरू, परीक्षण कागजातहरू, वा अनुकूलित ट्रान्सफर्मर समाधानहरूको लागि,हामीलाई सम्पर्क गर्नुहोस्प्राविधिक मार्गदर्शन प्राप्त गर्न र तपाईंको आवेदनसँग मेल खाने समाधान।
