कसरी एक 150KVA ड्राई प्रकार अलगाव ट्रान्सफर्मर सुरक्षित र लचिलो पावर वितरण सुधार गर्न सक्छ

लेख सारांश:राम्रोसँग चयन गरिएको ट्रान्सफर्मरले पावर वितरण सुरक्षा, भोल्टेज रूपान्तरण, उपकरण अनुकूलता, र साइट विश्वसनीयतामा ठूलो फरक पार्न सक्छ। द150KVA ड्राई प्रकार अलगाव ट्रान्सफर्मरबाटग्वान्जिबियन480V इनपुट, 400V थ्री-फेज र 230V एकल-फेज आउटपुट, फुल कपर विन्डिङ्स, डेल्टा-स्टार जडान, IP43 स्टेनलेस स्टील इन्क्लोजर, स्वचालित फ्यान कूलिङ, र MCCB सुरक्षाको साथमा विद्युतीय अलगाव र कम-भोल्टेज वितरण आवश्यक पर्ने अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। यस लेखले यसको कन्फिगरेसन, कार्य सिद्धान्तहरू, अनुप्रयोग परिदृश्यहरू, प्राविधिक विचारहरू, र औद्योगिक र निर्माण परियोजनाहरूको लागि चयन कारकहरू बताउँछ।

सामग्रीको तालिका

1. 150KVA ड्राई टाइप आइसोलेशन ट्रान्सफर्मर के हो?
2. मुख्य प्राविधिक विशिष्टताहरू के हुन्?
3. यस ट्रान्सफर्मरले के फाइदाहरू प्रदान गर्दछ?
4. यो कहाँ प्रयोग गर्न सकिन्छ?
5. तपाईंले कसरी सही कन्फिगरेसन चयन गर्नुपर्छ?
6. यो कसरी अन्य ट्रान्सफर्मर विकल्पहरूसँग तुलना गर्छ?
7. यो कसरी उत्पादन र परीक्षण गरिन्छ?
8. बारम्बार सोधिने प्रश्नहरू
9. अनुकूलित ट्रान्सफर्मर समाधान चाहिन्छ?

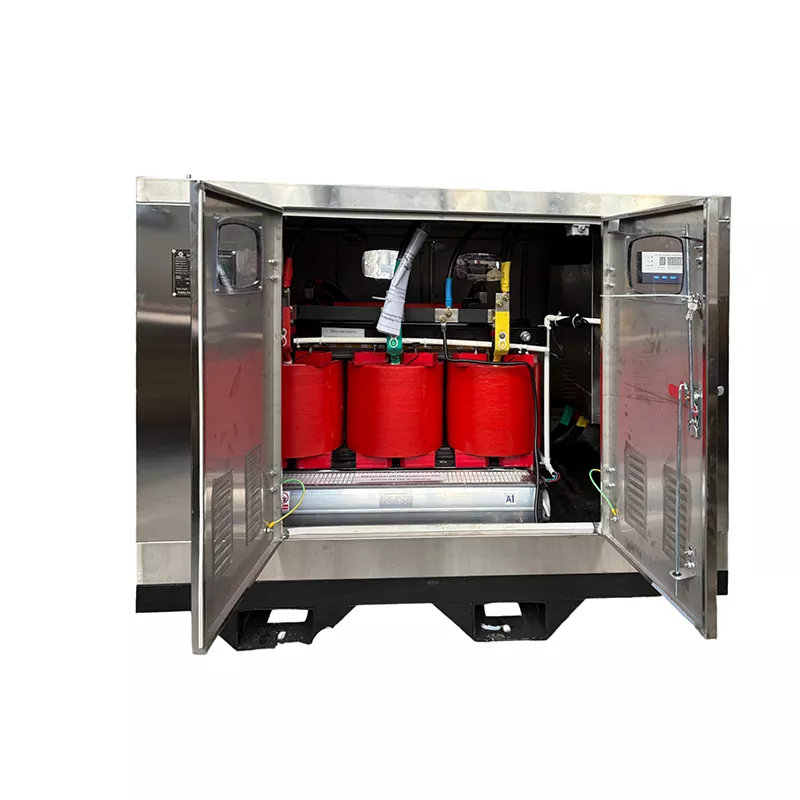

150KVA ड्राई टाइप आइसोलेशन ट्रान्सफर्मर के हो?

एक 150KVA ड्राई टाइप आइसोलेसन ट्रान्सफर्मर एक तीन-चरण ट्रान्सफर्मर हो जुन विद्युतीय पृथकता प्रदान गर्न डिजाइन गरिएको हो जबकि आगमन शक्तिलाई आवश्यक कम-भोल्टेज वितरण स्तरमा रूपान्तरण गर्दछ। तेलमा डुबेका ट्रान्सफर्मरहरू भन्दा फरक, सुख्खा प्रकारका डिजाइनहरूले तेल इन्सुलेट गर्नुको सट्टा ठोस इन्सुलेशन र एयर-आधारित कूलिंग व्यवस्थाहरू प्रयोग गर्दछ, तिनीहरूलाई विशेष गरी इनडोर स्थापनाहरू र चयनित औद्योगिक वा निर्माण वातावरणहरूको लागि उपयुक्त बनाउँदछ।

ग्वान्जिबियन कन्फिगरेसनले a प्रयोग गर्दछ480V लाइन भोल्टेज इनपुटर प्रदान गर्दछ400V तीन-चरण र 230V एकल-चरण आउटपुट। यसको डेल्टा-स्टार (Δ-Y) घुमाउरो जडानले माध्यमिक पक्षलाई तीन-चरण लोडहरूलाई समर्थन गर्दा एकल-चरण वितरणको लागि तटस्थ बिन्दु प्रदान गर्न अनुमति दिन्छ।

150 kVA को मूल्याङ्कन गरिएको क्षमताको साथ, ट्रान्सफर्मरले मेसिनरी र सहायक विद्युतीय लोडको मिश्रण सेवा गर्न सक्छ जब साइटको वास्तविक माग, सुरु हुने करंट, पावर कारक, लोड कारक, र एकसाथ सञ्चालन सही रूपमा गणना गरिएको छ।

मुख्य प्राविधिक विशिष्टताहरू के हुन्?

ट्रान्सफर्मर किन्नु अघि बिजुलीको कन्फिगरेसन बुझ्नु आवश्यक छ किनभने भोल्टेज, फ्रिक्वेन्सी, फेज व्यवस्था, घेरा सुरक्षा, घुमाउने सामग्री, र शीतलन विधिले प्रणाली अनुकूलतालाई प्रभाव पार्छ।

यो कन्फिगरेसन विशेष गरी व्यावहारिक हुन्छ जब एक शक्ति स्रोतले तीन-चरण मेसिनरी र एकल-चरण सहायक उपकरणहरूलाई समर्थन गर्न आवश्यक छ। यद्यपि, नेमप्लेट क्षमतालाई प्रत्येक जडान गरिएको उपकरणले पूर्ण मूल्याङ्कन पावरमा एकैसाथ काम गर्न सक्छ भन्ने सङ्केतको रूपमा व्यवहार गर्नु हुँदैन।

यस ट्रान्सफर्मरले के फाइदाहरू प्रदान गर्दछ?

डाउनस्ट्रीम लोडहरूको लागि विद्युत अलगाव

अलगावले ट्रान्सफर्मर युग्मन मार्फत प्राथमिक र माध्यमिक विद्युतीय सर्किटहरू अलग गर्दछ। यस व्यवस्थाले नियन्त्रित डाउनस्ट्रीम पावर प्रणाली स्थापना गर्न मद्दत गर्न सक्छ र विद्युतीय अलगाव समग्र वितरण डिजाइनको भाग भएको अनुप्रयोगहरूमा उपयोगी छ।

लचिलो 400V र 230V वितरण

डेल्टा-स्टार माध्यमिक कन्फिगरेसनले तीन-चरण र एकल-चरण वितरण सम्भावनाहरू प्रदान गर्दछ। थ्री-फेज 400V पावरले पम्प, क्रेन, वेल्डिङ मेसिन, कंक्रीट मिक्सर र अन्य औद्योगिक मेसिनरी जस्ता उपकरणहरूलाई समर्थन गर्न सक्छ, जबकि 230V पावरले प्रकाश, कार्यालय उपकरण, पोर्टेबल उपकरण, वातानुकूलित एकाइहरू, र सहायक भारहरू सेवा गर्न सक्छ।

पूर्ण तामा विन्डिंगहरू

ट्रान्सफर्मरले पूर्ण तामाको विन्डिङ प्रयोग गर्छ। तामाको तुलनात्मक रूपमा कम विद्युतीय प्रतिरोधात्मकता हुन्छ, र राम्ररी डिजाइन गरिएको तामा कन्डक्टरहरूले घुमाउरो क्षति नियन्त्रण गर्न मद्दत गर्न सक्छ। वास्तविक थर्मल कार्यसम्पादन अझै पनि कन्डक्टर साइजिङ, ट्रान्सफर्मर डिजाइन, परिवेशको तापक्रम, इन्सुलेशन प्रणाली, भेन्टिलेसन, र लोडिङ अवस्थाहरूमा निर्भर गर्दछ।

स्वचालित शीतलन व्यवस्थापन

तापमान सेन्सरले घुमाउरो अवस्थाहरू निगरानी गर्दछ। जब प्रिसेट तापमान पुग्छ, स्वचालित फ्यानहरूले तातो अपव्यय बढाउन थाल्छन्। यो दृष्टिकोण एप्लिकेसनहरूका लागि उपयोगी छ जहाँ विद्युतीय भारहरू उतार-चढाव हुन्छन् वा सञ्चालन तापक्रम माथि उठ्न सक्छ।

एकीकृत MCCB संरक्षण

मोल्डेड केस सर्किट ब्रेकरहरू आगमन र बाहिर जाने पक्षहरूमा प्रदान गरिन्छ। यी ब्रेकरहरूले अतिरिक्त सर्किट सुरक्षा र अलगाव प्रदान गर्न सक्छन्, जबकि तिनीहरूको अन्तिम मूल्याङ्कन केबल आकार, जडान लोड, अपेक्षित वर्तमान, र परियोजनाको सुरक्षा समन्वय आवश्यकताहरू अनुसार चयन गरिनु पर्छ।

यो कहाँ प्रयोग गर्न सकिन्छ?

150 kVA क्षमता धेरै मध्यम-स्तरीय विद्युत वितरण अनुप्रयोगहरूको लागि उपयुक्त हुन्छ जब गणना गरिएको लोड ट्रान्सफर्मरको डिजाइन सीमा भित्र पर्दछ।

• निर्माण स्थलहरु:क्रेनहरू, मिक्सरहरू, पम्पहरू, वेल्डिङ उपकरणहरू, प्रकाश, र साइट कार्यालयहरूमा अस्थायी शक्ति आपूर्ति गर्दछ।
• औद्योगिक सुविधाहरू:सहायक एकल-चरण विद्युतीय भारहरूको साथ उत्पादन मेसिनरीलाई समर्थन गर्दछ।
• व्यापारिक सुविधाहरू:पृथक कम भोल्टेज वितरण प्रदान गर्दछ जहाँ विद्युतीय डिजाइनले यसको लागि कल गर्दछ।
• अस्थायी शक्ति प्रणाली:आयोजनामा ​​आधारित विद्युत वितरण व्यवस्थामा एकीकृत गर्न सकिन्छ ।
• मिश्रित लोड स्थापनाहरू:एउटै माध्यमिक प्रणालीबाट तीन-चरण मेसिनरी र 230V एकल-चरण उपकरण दुवै समर्थन गर्दछ।

निर्माण परियोजनाहरूका लागि, GUANGBIAN द्वारा आपूर्ति गरिएको साउदी अरेबिया परियोजना कन्फिगरेसनले कसरी स्टेनलेस स्टीलको घेरा, डेल्टा-स्टार जडान, स्वचालित फ्यान कूलिङ, कपर विन्डिङहरू, र थप MCCBs लाई प्रोजेक्ट-विशेष ट्रान्सफर्मर डिजाइनमा एकीकृत गर्न सकिन्छ भनेर देखाउँछ।

तपाईंले कसरी सही कन्फिगरेसन चयन गर्नुपर्छ?

ट्रान्सफर्मर छनोट गर्दा केभीए रेटिङ चयन गर्नुको सट्टा विद्युतीय प्रणालीबाट सुरु गर्नुपर्छ। एक पूर्ण प्राविधिक समीक्षाले निम्न कारकहरूलाई समेट्नु पर्छ:

1. अधिकतम माग गणना गर्नुहोस्:प्रत्येक जडान गरिएको यन्त्रको नेमप्लेट रेटिङहरू मात्र थप्नुको सट्टा वास्तविक अपरेटिङ लोड पहिचान गर्नुहोस्।
2. मोटर सुरु हुने वर्तमान जाँच गर्नुहोस्:मोटरहरू, कम्प्रेसरहरू, पम्पहरू, र अन्य प्रेरक भारहरूलाई स्टार्टअपको समयमा उल्लेखनीय रूपमा उच्च प्रवाह आवश्यक पर्दछ।
3. इनपुट भोल्टेज पुष्टि गर्नुहोस्:प्रमाणित गर्नुहोस् कि प्राथमिक भोल्टेज उपलब्ध विद्युत आपूर्तिसँग मेल खान्छ।
4. आउटपुट आवश्यकताहरू पुष्टि गर्नुहोस्:परियोजनालाई 400V थ्री-फेज, 230V एकल-चरण, वा अर्को भोल्टेज संयोजन आवश्यक छ कि छैन भनेर निर्धारण गर्नुहोस्।
5. आवृत्ति प्रमाणित गर्नुहोस्:स्थापना ५० हर्ट्ज वा ६० हर्ट्जमा सञ्चालन हुन्छ कि छैन भनी पुष्टि गर्नुहोस्।
6. परिवेश अवस्थाहरूको समीक्षा गर्नुहोस्:तापक्रम, भेन्टिलेसन, धुलो, आर्द्रता, र स्थापना स्थानले थर्मल र घेरा आवश्यकताहरूलाई प्रभाव पार्छ।
7. सुरक्षा आवश्यकताहरू परिभाषित गर्नुहोस्:MCCB मूल्याङ्कन र डाउनस्ट्रीम सुरक्षा केबल र जडान उपकरण संग समन्वय हुनुपर्छ।
8. ग्राउन्डिङ व्यवस्थाहरू पुष्टि गर्नुहोस्:तटस्थ र ग्राउन्डिङ कन्फिगरेसनले परियोजनाको विद्युतीय डिजाइन र लागू हुने स्थानीय नियमहरू पालना गर्नुपर्छ।

यी विचारहरू विशेष गरी महत्त्वपूर्ण छन् किनभने ट्रान्सफर्मर सामान्य चलिरहेको अवस्थामा पर्याप्त आकारमा देखा पर्न सक्छ तर धेरै उच्च-वर्तमान मोटरहरू एकैसाथ सुरु भएमा अझै पनि अत्यधिक तनावको अनुभव गर्दछ।

यो कसरी अन्य ट्रान्सफर्मर विकल्पहरूसँग तुलना गर्छ?

सुक्खा प्रकार र तेल-मग्न प्रविधि बीचको छनोट स्थापना वातावरण, क्षमता, भोल्टेज आवश्यकताहरू, लागू मापदण्डहरू, चिसो आवश्यकताहरू, उपलब्ध ठाउँ, र समग्र विद्युत प्रणाली डिजाइनमा आधारित हुनुपर्छ।

यो कसरी उत्पादन र परीक्षण गरिन्छ?

परियोजनामा ​​आधारित ट्रान्सफर्मर खरिदका लागि, उत्पादन गुणस्तर प्रक्रियाको एक भाग मात्र हो। ग्राहकको विद्युतीय विशिष्टताको सही व्याख्या पनि उत्तिकै महत्त्वपूर्ण छ।

ग्वान्जिबियन ले परियोजना आवश्यकताहरु अनुसार ट्रान्सफर्मर कन्फिगरेसन निर्माण गर्दछ। अनुप्रयोगमा निर्भर गर्दै, इनपुट र आउटपुट भोल्टेज, फ्रिक्वेन्सी, घुमाउने व्यवस्था, घेरा डिजाइन, कूलिंग विधि, र सुरक्षा कन्फिगरेसन जस्ता विशिष्टताहरू समायोजन गर्न सकिन्छ।

उत्पादन प्रक्रियाले निर्माण सुरु गर्नु अघि मुख्य विद्युतीय मापदण्डहरू पुष्टि गर्नुपर्छ। कारखाना परीक्षण त्यसपछि सहमत प्राविधिक विशिष्टता र लागू मानक अनुसार प्रदर्शन गर्न सकिन्छ, परीक्षण रेकर्ड र तेस्रो-पक्ष निरीक्षण परियोजना द्वारा आवश्यक हुँदा उपलब्ध छ।

उद्धरण अनुरोध गर्दा प्रदान गर्न मुख्य जानकारी

• आवश्यक kVA क्षमता
• प्राथमिक र माध्यमिक भोल्टेज
• 50 Hz वा 60 Hz आवृत्ति
• एकल-चरण वा तीन-चरण आवश्यकताहरू
• घुमाउरो सामग्री प्राथमिकता
• आवश्यक जडान कन्फिगरेसन
• इनडोर वा बाहिरी स्थापना अवस्था
• संलग्न सुरक्षा आवश्यकताहरू
• शीतलन आवश्यकताहरू
• MCCB वा अन्य सुरक्षा आवश्यकताहरू
• लोड प्रकार र मोटर-सुरु विशेषताहरू
• लागू हुने स्थानीय विद्युतीय मापदण्डहरू

उद्धरण चरणमा यी विवरणहरू प्रदान गर्नाले निर्मातालाई जेनेरिक मानक मोडेलमा भर पर्नुको सट्टा वास्तविक परियोजनासँग मेल खाने ट्रान्सफर्मर कन्फिगरेसन विकास गर्न मद्दत गर्दछ।

बारम्बार सोधिने प्रश्नहरू

यो ट्रान्सफर्मर को आउटपुट भोल्टेज के हो?

यो कन्फिगरेसनले 400V तीन-चरण र 230V एकल-चरण आउटपुट प्रदान गर्दछ। अन्य भोल्टेज संयोजन परियोजना आवश्यकताहरु अनुसार विकसित गर्न सकिन्छ।

के 400V र 230V लोड एउटै ट्रान्सफर्मरबाट सञ्चालन गर्न सकिन्छ?

हो। डेल्टा-स्टार जडानले तीन-चरण माध्यमिक आपूर्ति र एकल-चरण वितरणको लागि तटस्थ बिन्दु प्रदान गर्दछ। जडान गरिएका लोडहरू राम्ररी सन्तुलित हुनुपर्छ र ट्रान्सफर्मरको मूल्याङ्कन क्षमता भित्र रहनुपर्छ।

स्वचालित कूलिङ फ्यानले कसरी काम गर्छ?

तापमान सेन्सरले घुमाउरो तापक्रम निगरानी गर्दछ। जब प्रिसेट तापमान पुग्छ, नियन्त्रण प्रणालीले तातो अपव्यय बढाउन कूलिंग फ्यानहरू सक्रिय गर्दछ। वास्तविक नियन्त्रण तापक्रमले ट्रान्सफर्मरको थर्मल डिजाइनलाई पालना गर्नुपर्छ।

IP43 संरक्षणको अर्थ के हो?

IP43 ले 1 मिमी भन्दा ठूला ठोस विदेशी वस्तुहरू विरुद्ध सुरक्षा र लागू IPX3 परीक्षण सर्तहरू अन्तर्गत पानी स्प्रे विरुद्ध सुरक्षा संकेत गर्दछ। यसलाई पूर्ण रूपमा डस्टप्रुफ वा वाटरप्रूफको रूपमा व्याख्या गरिनु हुँदैन।

के एक निर्माण साइट को लागी 150 kVA पर्याप्त छ?

यो साइटको गणना गरिएको विद्युतीय मागमा निर्भर गर्दछ। आवश्यक ट्रान्सफर्मर क्षमता पुष्टि गर्नु अघि मोटर सुरु हुने करेन्ट, वेल्डिङ उपकरण, एकैसाथ सञ्चालन, अस्थायी शिखर लोड, पावर फ्याक्टर र लोड कारक सबैलाई विचार गर्नुपर्छ।

ट्रान्सफर्मर अनुकूलित गर्न सकिन्छ?

हो। इनपुट र आउटपुट भोल्टेज, फ्रिक्वेन्सी, जडान कन्फिगरेसन, एन्क्लोजर, कूलिंग विधि, घुमाउरो व्यवस्था, र सुरक्षा कन्फिगरेसन परियोजनाको विद्युतीय आवश्यकताहरू अनुसार अनुकूलित गर्न सकिन्छ।

अनुकूलित ट्रान्सफर्मर समाधान चाहिन्छ?

सही ट्रान्सफर्मर छनोट भनेको अन्ततः विद्युतीय क्षमता, भोल्टेज रूपान्तरण, अलगाव, सुरक्षा, कूलिङ, र स्थापना अवस्थाहरू वास्तविक सञ्चालन वातावरणमा मिलाउने बारे हो। कन्फिगर योग्य विद्युतीय विनिर्देशहरू र परियोजना-उन्मुख निर्माणको साथ, GUANGBIAN ले औद्योगिक, निर्माण, र अन्य कम भोल्टेज वितरण अनुप्रयोगहरूको लागि व्यावहारिक ट्रान्सफर्मर समाधान खोज्ने ग्राहकहरूलाई समर्थन गर्न सक्छ। यदि तपाइँ नयाँ परियोजनाको योजना बनाउँदै हुनुहुन्छ वा अवस्थित इकाई बदल्दै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्तपाईको भोल्टेज, क्षमता, फ्रिक्वेन्सी, लोड प्रकार, र उपयुक्त ट्रान्सफर्मर कन्फिगरेसनको बारेमा छलफल गर्न र परियोजना-विशिष्ट उद्धरण प्राप्त गर्न स्थापना आवश्यकताहरूसँग।
