कसरी 37.5KVA पोल-माउन्ट ट्रान्सफर्मरले भरपर्दो पावर वितरण सुधार गर्न सक्छ

गुआंगबियनआपूर्ति गर्दछ37.5KVA पोल-माउन्टेड ट्रान्सफर्मरआवासीय, कृषि, व्यावसायिक, र हल्का औद्योगिक भारहरू सेवा गर्ने ओभरहेड वितरण प्रणालीहरूको लागि। व्यावहारिक बाहिरी डिप्लोइमेन्टको लागि डिजाइन गरिएको, यो ट्रान्सफर्मरले स्थिर मध्यम-भोल्टेज-देखि-कम-भोल्टेज बिजुली वितरणलाई समर्थन गर्न कम्प्याक्ट पोल-माउन्ट स्थापना, तामा विन्डिंगहरू, तेल इन्सुलेशन, नियन्त्रित उत्पादन, र कारखाना परीक्षणहरू संयोजन गर्दछ।

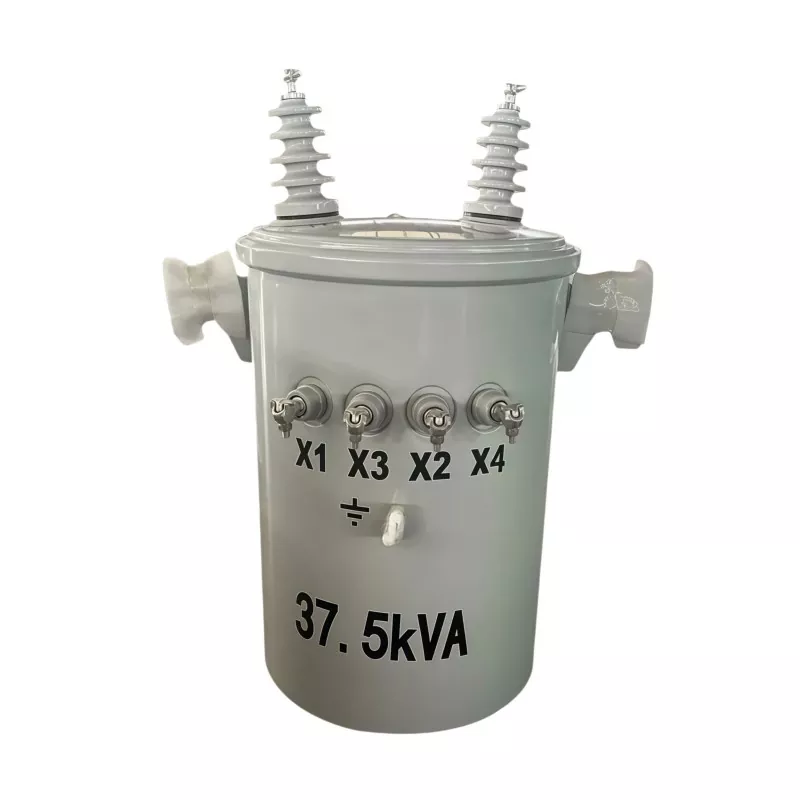

37.5KVA पोल-माउन्टेड ट्रान्सफर्मर एक वितरण ट्रान्सफर्मर हो जुन मध्यम-भोल्टेज बिजुलीलाई ओभरहेड लाइनहरूबाट कम भोल्टेजमा अन्त प्रयोगकर्ताहरूको लागि उपयुक्त बनाउन डिजाइन गरिएको हो। यसको 37.5KVA मूल्याङ्कन क्षमताले यसलाई तुलनात्मक रूपमा मध्यम विद्युतीय भारहरूको लागि उपयुक्त बनाउँछ जहाँ कम्प्याक्ट, उन्नत ट्रान्सफर्मर स्थापनालाई प्राथमिकता दिइन्छ। यस लेखले ट्रान्सफर्मरले कसरी काम गर्छ, यो कहाँ प्रयोग गरिन्छ, कुन प्राविधिक कारकहरूले कार्यसम्पादनलाई प्रभाव पार्छ, यो कसरी निर्माण र परीक्षण गरिन्छ, र आधुनिक ओभरहेड वितरण नेटवर्कहरूका लागि किन पोल-माउन्ट गरिएको स्थापना व्यावहारिक हुन सक्छ भनेर वर्णन गर्दछ।

सामग्रीको तालिका

37.5KVA पोल-माउन्टेड ट्रान्सफर्मर के हो?

37.5KVA पोल-माउन्टेड ट्रान्सफर्मरले कसरी काम गर्छ?

37.5KVA पोल-माउन्टेड ट्रान्सफर्मर कहाँ प्रयोग गरिन्छ?

मुख्य विशेषताहरू के हुन्?

ट्रान्सफर्मर कसरी बनाइन्छ?

क्रेताहरूले कुन परीक्षणलाई विचार गर्नुपर्छ?

किन पोल-माउन्ट वितरण ट्रान्सफर्मर छनौट गर्नुहोस्?

कसरी खरीददारहरूले सही ट्रान्सफर्मर चयन गर्नुपर्छ?

बारम्बार सोधिने प्रश्नहरू

निष्कर्ष

37.5KVA पोल-माउन्टेड ट्रान्सफर्मर के हो?

37.5KVA पोल-माउन्टेड ट्रान्सफर्मर एक उपयोगिता पोल वा तुलनात्मक ओभरहेड समर्थन संरचनामा स्थापित विद्युतीय वितरण उपकरण हो। यसको प्राथमिक कार्य भनेको ओभरहेड वितरण लाइनबाट मध्यम भोल्टेज बिजुलीलाई आवासीय, कृषि, व्यावसायिक र हल्का औद्योगिक उपभोक्ताहरूले प्रयोग गर्न सक्ने तल्लो भोल्टेजमा स्टेप डाउन गर्नु हो।

37.5KVA रेटिङले ट्रान्सफर्मरको स्पष्ट पावर क्षमतालाई जनाउँछ। व्यावहारिक वितरण योजनामा, यो क्षमता मध्यम माग भएका सञ्जालहरूको लागि उपयुक्त हुन सक्छ जहाँ ठूलो ट्रान्सफर्मरले अनावश्यक क्षमताको परिचय दिन्छ जबकि सानो इकाई ओभरलोड हुन सक्छ।

पोल-माउन्ट गरिएको कन्फिगरेसनले ग्राउन्ड-माउन्ट उपकरणहरूको लागि व्यावहारिक विकल्प पनि प्रदान गर्दछ। ट्रान्सफर्मर माथि उठेको हुनाले सडक, भवन, कृषि कार्य वा अन्य पूर्वाधारका लागि मूल्यवान जमिन उपलब्ध रहन सक्छ।

विभिन्न ट्रान्सफर्मर कन्फिगरेसनहरू अनुसन्धान गर्ने खरिदकर्ताहरूका लागि, गुआङ्बियनको पावर ट्रान्सफर्मर समाधानहरूले तेलमा डुबेको, ड्राई-टाइप, र पोल-माउन्ट गरिएको ट्रान्सफर्मर विकल्पहरूको बारेमा थप जानकारी प्रदान गर्दछ।

37.5KVA पोल-माउन्टेड ट्रान्सफर्मरले कसरी काम गर्छ?

सञ्चालन सिद्धान्त विद्युत चुम्बकीय प्रेरणा मा आधारित छ। यद्यपि उपकरण कम्प्याक्ट छ, यसको सञ्चालन चुम्बकीय कोर, प्राथमिक घुमाउरो, माध्यमिक घुमाउरो, इन्सुलेशन प्रणाली, र कूलिंग माध्यम बीच समन्वय प्रदर्शन मा निर्भर गर्दछ।

1. मध्यम-भोल्टेज इनपुट

विद्युतीय ऊर्जा ओभरहेड वितरण नेटवर्कबाट आउँछ र ट्रान्सफर्मरको प्राथमिक घुमाउरोमा प्रवेश गर्छ। सटीक इनपुट र आउटपुट भोल्टेज कन्फिगरेसन परियोजना आवश्यकताहरू र लागू उपयोगिता मापदण्डहरूमा निर्भर गर्दछ।

2. चुम्बकीय क्षेत्र उत्पादन

प्राथमिक घुमाउरो माध्यमबाट प्रवाह हुने वैकल्पिक प्रवाहले ट्रान्सफर्मर कोरमा परिवर्तन हुने चुम्बकीय क्षेत्र सिर्जना गर्दछ। ग्रेन-उन्मुख बिजुली इस्पात सामान्यतया वितरण ट्रान्सफर्मर कोरहरूमा प्रयोग गरिन्छ किनभने यसको चुम्बकीय गुणहरूले कोर हानिहरू नियन्त्रण गर्न मद्दत गर्दछ।

3. भोल्टेज रूपान्तरण

परिवर्तनशील चुम्बकीय क्षेत्रले माध्यमिक घुमाउरोमा भोल्टेज उत्पन्न गर्दछ। प्राथमिक र माध्यमिक विन्डिङहरू बीचको घुमाउरो अनुपातले भोल्टेज रूपान्तरण सम्बन्ध निर्धारण गर्दछ, जसले मध्यम-भोल्टेज आपूर्तिलाई प्रयोगयोग्य कम भोल्टेजमा घटाउन अनुमति दिन्छ।

4. कम भोल्टेज पावर डेलिभरी

त्यसपछि रूपान्तरित बिजुली कम भोल्टेज वितरण नेटवर्क मार्फत जडान लोडहरूमा डेलिभर गरिन्छ। उचित ट्रान्सफर्मर साइजिङले अनावश्यक क्षमता र ऊर्जा हानिबाट बच्न स्वीकार्य सञ्चालन अवस्थाहरू कायम राख्न मद्दत गर्दछ।

37.5KVA पोल-माउन्टेड ट्रान्सफर्मर कहाँ प्रयोग गरिन्छ?

३७.५ केभीए क्षमता न्यून देखि मध्यम बिजुलीको माग भएका वितरण प्रणालीहरूमा विशेष रूपमा सान्दर्भिक छ। सामान्य अनुप्रयोगहरू समावेश छन्:

• आवासीय वितरण:घरहरू, ग्रामीण आवास क्लस्टरहरू, र साना समुदायहरू आपूर्ति गर्दै।
• ग्रामीण विद्युतीकरण:ओभरहेड वितरण व्यापक रूपमा प्रयोग भएको क्षेत्रहरूमा सञ्जाल विस्तारलाई समर्थन गर्दै।
• कृषि सुविधा:सिँचाइ पम्पहरू, फार्म भवनहरू, पशुधन सुविधाहरू, र हरितगृह उपकरणहरूको लागि शक्ति प्रदान गर्दै।
• साना व्यापारिक भवनहरु:पसलहरू, कार्यालयहरू, कार्यशालाहरू, भण्डारण सुविधाहरू, र समान परिसरहरू समर्थन गर्दै।
• हल्का औद्योगिक भार:मध्यम मागको साथ साना प्रशोधन सुविधाहरू र मर्मत कार्यशालाहरू आपूर्ति गर्दै।
• अस्थायी परियोजनाहरू:चयन गरिएको निर्माण वा ईन्जिनियरिङ् अनुप्रयोगहरूको लागि बाहिरी विद्युत वितरण प्रदान गर्दै।

ट्रान्सफर्मर निर्दिष्ट गर्नु अघि, इन्जिनियरहरूले नाममात्र क्षमता अनुसार मात्र उपकरण चयन गर्नुको सट्टा वास्तविक र अपेक्षित लोड माग गणना गर्नुपर्छ।

37.5KVA पोल-माउन्टेड ट्रान्सफर्मरका मुख्य विशेषताहरू के हुन्?

धेरै निर्माण र प्रदर्शन विशेषताहरूले बाहिरी वितरण परियोजनाको लागि पोल-माउन्ट गरिएको ट्रान्सफर्मरको उपयुक्ततालाई प्रभाव पार्छ।

खरिद टोलीहरूको लागि, यी विशेषताहरूलाई आवश्यक भोल्टेज अनुपात, फ्रिक्वेन्सी, चरण कन्फिगरेसन, इन्सुलेशन स्तर, वातावरणीय अवस्थाहरू, लागू मापदण्डहरू, र उपयोगिता विशिष्टताहरूसँगै मूल्याङ्कन गरिनुपर्छ।

ट्रान्सफर्मर कसरी बनाइन्छ?

उत्पादन गुणस्तर ट्रान्सफर्मर विश्वसनीयता संग सीधा सम्बन्ध छ। 37.5KVA पोल-माउन्ट गरिएको एकाइको लागि, उत्पादन प्रक्रियाले ट्याङ्की, कोर, र विन्डिङहरू जम्मा गर्नुको सट्टा धेरै नियन्त्रित चरणहरू समावेश गर्दछ।

कोर निर्माण

कोर विद्युतीय स्टील शीटबाट निर्मित हुन्छ जुन नियन्त्रित आयामहरूमा काटिन्छ र चुम्बकीय सर्किटमा भेला हुन्छ। उचित स्ट्याकिंग, संयुक्त व्यवस्था, सतह अवस्था, र क्ल्याम्पिङ दबाब चुम्बकीय हानि र मेकानिकल स्थिरता नियन्त्रण गर्न मद्दत गर्दछ।

सटीक घुमाउरो

घुमाउरो चरणले महत्त्वपूर्ण विद्युतीय र मेकानिकल विशेषताहरू निर्धारण गर्दछ। Guangbian को उत्पादन जानकारी यसको 37.5KVA एकाइको लागि शुद्ध तामा windings निर्दिष्ट गर्दछ। कन्डक्टर साइज, घुमाउने संख्या, घुमाउरो तनाव, तह व्यवस्था, र इन्सुलेशन प्रणाली सबै सावधानीपूर्वक नियन्त्रण गर्न आवश्यक छ।

घुमाउरो पछि, भ्याकुम इम्प्रेग्नेशनले इन्सुलेट सामग्री कुण्डल भित्र खाली ठाउँहरू घुसाउन र मेकानिकल फिक्सेसन, डाइलेक्ट्रिक प्रदर्शन, र गर्मी स्थानान्तरण सुधार गर्न मद्दत गर्न सक्छ।

कोर र कुंडल विधानसभा

समाप्त कुण्डलहरू ट्रान्सफर्मर कोर, इन्सुलेशन कम्पोनेन्टहरू, र विद्युतीय जडानहरूसँग भेला हुन्छन्। इन्सुलेशन कार्यसम्पादन र सुरक्षित सञ्चालनका लागि ऊर्जायुक्त कम्पोनेन्टहरू बीच उपयुक्त क्लियरेन्सहरू आवश्यक छन्।

ट्यांक विधानसभा

सक्रिय भाग ट्रान्सफर्मर ट्यांक भित्र स्थापित छ र इन्सुलेट तेल मा डुबाइन्छ। तेलले बिजुली इन्सुलेट गर्ने माध्यम र शीतलन माध्यमको रूपमा काम गर्दछ। ग्वाङ्बियनको प्रकाशित उत्पादन जानकारीले बताउँछ कि खनिज इन्सुलेट तेल भर्नु अघि निर्जलित र डिगस गरिएको छ, जबकि ट्यांक वेल्डहरू अखण्डताको लागि निरीक्षण गरिन्छ।

क्रेताहरूले कुन परीक्षणलाई विचार गर्नुपर्छ?

फ्याक्ट्री परीक्षण ट्रान्सफर्मर खरिदको एक महत्त्वपूर्ण भाग हो किनभने विद्युतीय कार्यसम्पादन केवल उपस्थितिबाट भरपर्दो रूपमा मूल्याङ्कन गर्न सकिँदैन। Guangbian को प्रकाशित उत्पादन जानकारी अनुसार, यसको 37.5KVA एकाई ढुवानी अघि धेरै परीक्षणहरू पार गर्दछ।

• नो-लोड परीक्षण:कोर-सम्बन्धित वर्तमान र नो-लोड अवस्थाहरूमा घाटाहरू जाँच गर्दछ।
• लोड परीक्षण:मूल्याङ्कन गरिएको अपरेटिङ सर्तहरू अन्तर्गत लोड घाटा र तापमान वृद्धि प्रदर्शनको मूल्याङ्कन गर्दछ।
• भोल्टेज परीक्षणको सामना गर्नुहोस्:निर्दिष्ट शक्ति-फ्रिक्वेन्सी परीक्षण भोल्टेजहरू विरुद्ध इन्सुलेशन क्षमता प्रमाणित गर्दछ।
• आवेग भोल्टेज परीक्षण:इन्सुलेशन प्रणालीको क्षणिक ओभरभोल्टेज अवस्थाहरूको सामना गर्ने क्षमताको मूल्याङ्कन गर्न मद्दत गर्दछ।
• इन्सुलेट तेल परीक्षण:ब्रेकडाउन भोल्टेज र नमी-सम्बन्धित विशेषताहरू जस्ता गुणहरू मूल्याङ्कन गर्दछ।
• डीसी प्रतिरोध मापन:घुमाउरो प्रतिरोध र विद्युतीय जडानहरूमा असामान्यताहरू पहिचान गर्न मद्दत गर्दछ।

परियोजना खरिदका लागि, खरिदकर्ताहरूले लागू परीक्षण रिपोर्ट अनुरोध गर्नुपर्छ र परीक्षण आवश्यकताहरू गन्तव्य देशको मापदण्ड र स्थानीय उपयोगिताको प्राविधिक विशिष्टतासँग मेल खान्छ भनेर पुष्टि गर्नुपर्छ।

किन पोल-माउन्ट वितरण ट्रान्सफर्मर छनौट गर्नुहोस्?

पोल-माउन्ट ट्रान्सफर्मरहरू विशेष गरी व्यावहारिक हुन्छन् जहाँ वितरण नेटवर्क पहिले नै ओभरहेड कन्डक्टरहरूमा निर्भर हुन्छ। तिनीहरूको उन्नत कन्फिगरेसनले धेरै ईन्जिनियरिङ् र पूर्वाधार सुविधाहरू प्रदान गर्न सक्छ।

• ठाउँको कुशल उपयोग:ट्रान्सफर्मरलाई ठूलो भू-स्तर स्थापना क्षेत्र आवश्यक पर्दैन।
• ओभरहेड नेटवर्क संग अनुकूलता:कन्फिगरेसन प्राकृतिक रूपमा ओभरहेड वितरण लाइनहरूसँग जडान हुन्छ।
• कम नागरिक आवश्यकताहरू:केही जमिन स्थापनाहरूको तुलनामा, कम समर्पित जमीन संरचनाहरू आवश्यक हुन सक्छ।
• व्यावहारिक ग्रामीण परिनियोजन:यो कन्फिगरेसन छरिएका समुदायहरूमा वितरण नेटवर्कहरू विस्तार गर्न उपयुक्त छ।
• बाहिरी उपयुक्तता:मौसम-प्रतिरोधी निर्माणले खुला परिचालन अवस्थाहरूलाई समर्थन गर्दछ।
• पहुँचयोग्य मर्मत:उपयोगिता कर्मचारीहरूले उपयुक्त सुरक्षा प्रक्रियाहरू प्रयोग गरेर उपकरणहरूको निरीक्षण र सेवा गर्न सक्छन्।

यद्यपि, स्थापनाले सधैं स्थानीय विद्युतीय कोडहरू, पोल लोडिङ आवश्यकताहरू, क्लियरेन्सहरू, ग्राउन्डिङ नियमहरू, सुरक्षा आवश्यकताहरू, र उपयोगिता प्रक्रियाहरूको पालना गर्नुपर्छ। ट्रान्सफर्मर छनोटलाई पृथक खरिद निर्णयको रूपमा व्यवहार गर्नुको सट्टा समग्र वितरण डिजाइनमा एकीकृत गर्नुपर्छ।

कसरी खरीददारहरूले सही ट्रान्सफर्मर चयन गर्नुपर्छ?

३७.५ केभीए ट्रान्सफर्मर छनोट गर्दा केभीए नम्बर पुष्टि गर्नुभन्दा बढी समावेश छ। खरीद इन्जिनियरहरूले अर्डर राख्नु अघि पूर्ण विद्युतीय र वातावरणीय आवश्यकताहरूको समीक्षा गर्नुपर्छ।

1. लोड पुष्टि गर्नुहोस्:वर्तमान माग र उचित भविष्य वृद्धि गणना।
2. भोल्टेज आवश्यकताहरू पुष्टि गर्नुहोस्:वितरण प्रणाली अनुसार प्राथमिक र माध्यमिक भोल्टेज निर्दिष्ट गर्नुहोस्।
3. चरण कन्फिगरेसन जाँच गर्नुहोस्:परियोजनालाई एकल-चरण वा तीन-चरण उपकरण चाहिन्छ कि निर्धारण गर्नुहोस्।
4. समीक्षा आवृत्ति:स्थानीय बिजुली ग्रिड आवृत्ति संग अनुकूलता पुष्टि गर्नुहोस्।
5. स्थापना अवस्थाहरू मूल्याङ्कन गर्नुहोस्:परिवेशको तापक्रम, उचाइ, आर्द्रता, प्रदूषण, हावा, र जोखिमलाई विचार गर्नुहोस्।
6. सुरक्षा आवश्यकताहरू प्रमाणित गर्नुहोस्:फ्यूजहरू, सर्ज संरक्षण, ग्राउन्डिङ, र अन्य सुरक्षात्मक उपकरणहरू समन्वय गर्नुहोस्।
7. प्राविधिक कागजात अनुरोध गर्नुहोस्:रेखाचित्र, नेमप्लेट जानकारी, परीक्षण रिपोर्टहरू, र लागू मानकहरू समीक्षा गर्नुहोस्।
8. आपूर्तिकर्ता क्षमता मूल्याङ्कन:निर्माण अनुभव, निरीक्षण प्रक्रियाहरू, ट्रेसेबिलिटी, डेलिभरी क्षमता, र बिक्री पछि समर्थनलाई विचार गर्नुहोस्।

एक भरपर्दो ट्रान्सफर्मर आपूर्तिकर्ता उत्पादन अघि यी प्यारामिटरहरू छलफल गर्न सक्षम हुनुपर्छ ताकि अन्तिम कन्फिगरेसन जेनेरिक स्पेसिफिकेशनमा भर पर्नुको सट्टा वास्तविक परियोजनासँग मेल खान्छ।

बारम्बार सोधिने प्रश्नहरू

ट्रान्सफर्मरमा 37.5KVA को अर्थ के हो?

37.5KVA ट्रान्सफर्मरको मूल्याङ्कन गरिएको स्पष्ट शक्ति क्षमता हो। यसले निर्दिष्ट अपरेटिङ सर्तहरू अन्तर्गत विद्युतीय लोडिङ क्षमतालाई संकेत गर्दछ र भोल्टेज, पावर कारक, परिवेश अवस्थाहरू, र लागू डिजाइन आवश्यकताहरूसँग सँगै विचार गर्नुपर्छ।

37.5KVA पोल-माउन्ट ट्रान्सफर्मर कहाँ स्थापना गर्न सकिन्छ?

यो उपयुक्त ओभरहेड वितरण प्रणाली आवासीय समुदाय, ग्रामीण क्षेत्र, फार्म, साना व्यावसायिक सुविधाहरू, हल्का औद्योगिक साइटहरू, र चयन गरिएको अस्थायी विद्युत परियोजनाहरूमा प्रयोग गर्न सकिन्छ।

तामाको घुमाउरो किन महत्त्वपूर्ण छ?

तामाले ट्रान्सफर्मर विन्डिङका लागि उच्च विद्युतीय चालकता र राम्रो मेकानिकल विशेषताहरू प्रदान गर्दछ। उचित कन्डक्टर साइजिङ र नियन्त्रित घुमाउरो तनाव पनि आवश्यक छ, त्यसैले घुमाउरो सामग्री पूर्ण वाइन्ड डिजाइनबाट स्वतन्त्र रूपमा मूल्याङ्कन गर्नु हुँदैन।

के पोल माउन्ट गरिएको ट्रान्सफर्मर प्रत्येक परियोजनाको लागि उपयुक्त छ?

होइन। उपयुक्तता लोड आवश्यकताहरू, भोल्टेज स्तरहरू, नेटवर्क कन्फिगरेसन, स्थापना वातावरण, उपयोगिता मानकहरू, पोल लोडिङ क्षमता, सुरक्षा क्लियरेन्सहरू, र स्थानीय विद्युत नियमहरूमा निर्भर गर्दछ। एक योग्य इलेक्ट्रिकल इन्जिनियरले अन्तिम विनिर्देश पुष्टि गर्नुपर्छ।

मैले ट्रान्सफर्मर निर्माताबाट के अनुरोध गर्नुपर्छ?

खरिदकर्ताहरूले प्राविधिक रेखाचित्रहरू, नेमप्लेट डेटा, नियमित परीक्षण कागजातहरू, लागू मानकहरू, स्थापना जानकारी, वारेन्टी सर्तहरू, प्याकेजिङ विवरणहरू, र डेलिभरी विशिष्टताहरू अनुरोध गर्न विचार गर्नुपर्छ। परियोजना खरीद को लागी, ट्रेसबिलिटी र कागजात कारखाना परीक्षण पनि मूल्यवान हुन सक्छ।

निष्कर्ष

37.5KVA पोल-माउन्टेड ट्रान्सफर्मरले ओभरहेड पूर्वाधारको प्रभावकारी प्रयोग गर्दा मध्यम-लोड वितरण अनुप्रयोगहरूको लागि मध्यम-भोल्टेज बिजुली स्टेप डाउन गर्ने व्यावहारिक तरिका प्रदान गर्दछ। यसको कार्यसम्पादन कोर निर्माण, तामा घुमाउने गुणस्तर, इन्सुलेशन, कूलिङ, ट्याङ्की अखण्डता, कारखाना परीक्षण, र सही स्थापना सहित पूर्ण इन्जिनियरिङ प्रणालीमा निर्भर गर्दछ। गुआङ्बियनले चीनमा पोल-माउन्टेड ट्रान्सफर्मरहरू निर्माण गर्दछ र कारखाना-प्रत्यक्ष खरीद र ट्रान्सफर्मर समाधानहरूको साथ विश्वव्यापी खरीददारहरूलाई समर्थन गर्दछ। यदि तपाइँ ग्रामीण विद्युतीकरण परियोजना, उपयोगिता वितरण प्रणाली, कृषि विद्युत नेटवर्क, वा व्यावसायिक अनुप्रयोगको योजना बनाउँदै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्आवश्यक भोल्टेज, क्षमता, स्थापना अवस्था, परीक्षण आवश्यकताहरू, र तपाईंको परियोजनाको लागि अनुकूलित ट्रान्सफर्मर समाधान छलफल गर्न।
