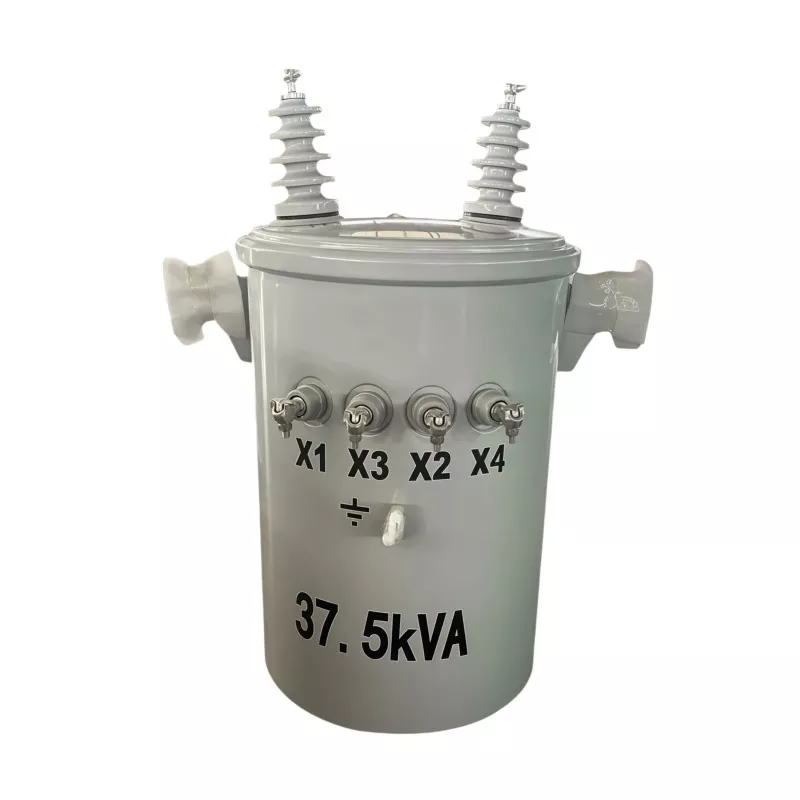

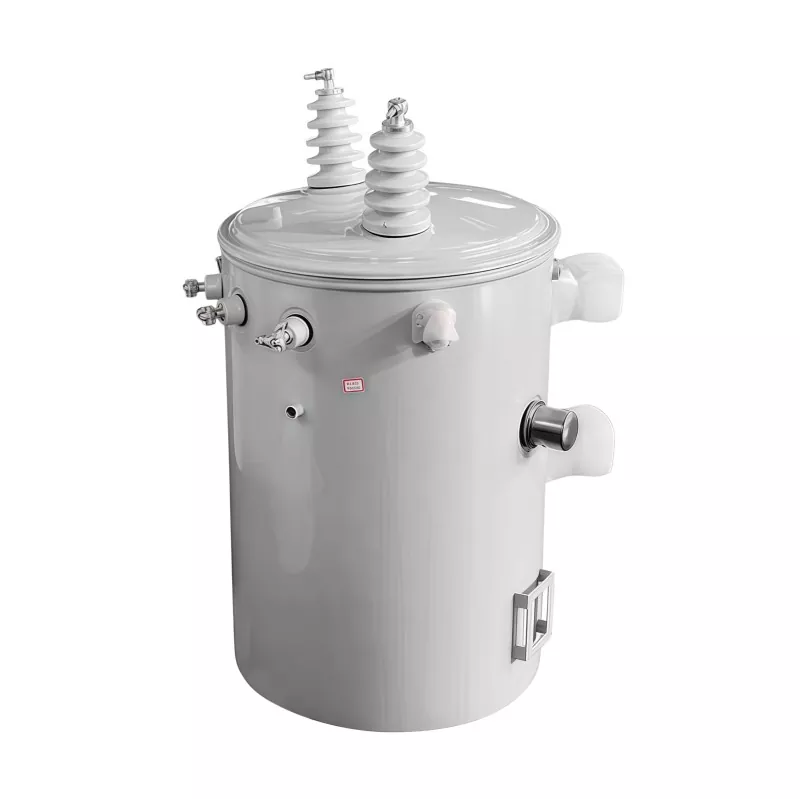

37.5KVA पोल-माउन्टेड ट्रान्सफर्मर

37.5KVA पोल-माउन्टेड ट्रान्सफर्मर आवासीय, व्यावसायिक, कृषि, र हल्का औद्योगिक पावर अनुप्रयोगहरूको लागि पावर लाइनहरूबाट मध्यम-भोल्टेज बिजुलीलाई कम प्रयोगयोग्य भोल्टेजमा घटाउन उपयोगिता पोलहरूमा स्थापना गरिएको विद्युत वितरण ट्रान्सफर्मर हो। 37.5 किलोभोल्ट-एम्पियर (KVA) को मूल्याङ्कन क्षमताको साथ, यो सामान्यतया शहरी र ग्रामीण क्षेत्रमा स्थिर, कुशल र भरपर्दो बिजुली आपूर्ति प्रदान गर्न ओभरहेड बिजुली वितरण प्रणालीहरूमा प्रयोग गरिन्छ। यसको कम्प्याक्ट पोल-माउन्ट गरिएको डिजाइनले ग्राउन्ड स्पेस बचत गर्न मद्दत गर्दछ, स्थापनालाई सरल बनाउँछ, र लागत-प्रभावी पावर वितरण नेटवर्कहरूलाई समर्थन गर्दछ।

कार्य सिद्धान्त

पोल-माउन्ट गरिएको ट्रान्सफर्मर इलेक्ट्रोम्याग्नेटिक इन्डक्शनको सिद्धान्तमा आधारित हुन्छ।

उच्च भोल्टेज इनपुट

ओभरहेड वितरण लाइनहरू मार्फत प्राथमिक घुमाउरोमा मध्यम वा उच्च भोल्टेज बिजुली आपूर्ति गरिन्छ।

चुम्बकीय क्षेत्र उत्पादन

जब वैकल्पिक प्रवाह प्राथमिक घुमाउरो माध्यमबाट बग्छ, यसले ट्रान्सफर्मर कोर भित्र परिवर्तन हुने चुम्बकीय क्षेत्र सिर्जना गर्दछ।

भोल्टेज रूपान्तरण

यो चुम्बकीय क्षेत्र माध्यमिक घुमाउरो मा भोल्टेज प्रेरित गर्छ। विन्डिङहरू बीचको घुमाउरो अनुपातमा आधारित, भोल्टेज कम प्रयोगयोग्य स्तरमा तल झरेको छ।

स्थिर आउटपुट आपूर्ति

रूपान्तरित कम भोल्टेज बिजुली त्यसपछि स्थिर प्रदर्शन संग आवासीय, व्यावसायिक, वा औद्योगिक प्रयोगकर्ताहरूलाई डेलिभर गरिन्छ।

अनुप्रयोगहरू

एक 37.5KVA पोल-माउन्ट गरिएको ट्रान्सफर्मर कम देखि मध्यम लोड वितरण प्रणालीहरूको लागि डिजाइन गरिएको छ, कुशलतापूर्वक मध्यम भोल्टेज बिजुलीलाई अन्त प्रयोगकर्ताहरूको लागि प्रयोगयोग्य कम भोल्टेजमा स्टेपिङ गर्न। यो व्यापक रूपमा निम्न परिदृश्यहरूमा प्रयोग गरिन्छ:

आवासीय विद्युत वितरण

आवासीय छिमेक, ग्रामीण घरहरू, र साना समुदायहरूको लागि आदर्श, प्रकाश, घरेलु उपकरणहरू, र दैनिक बिजुली खपतको लागि स्थिर बिजुली प्रदान गर्दै।

ग्रामीण विद्युतीकरण परियोजनाहरू

यसको साधारण स्थापना र कम मर्मत आवश्यकताहरूको कारण ग्रामीण ग्रिड विस्तार र रिमोट एरिया बिजुली आपूर्ति प्रणालीहरूमा सामान्यतया प्रयोग गरिन्छ।

कृषि शक्ति प्रणाली

खेत, सिँचाइ प्रणाली, पशुधन सुविधाहरू, र हरितगृहहरू, पावरिंग पानी पम्पहरू, मोटरहरू, र कृषि मेसिनरीहरूको लागि उपयुक्त।

साना व्यापारिक सुविधाहरू

स्थिर व्यावसायिक बिजुली आपूर्तिको लागि साना कार्यालयहरू, खुद्रा स्टोरहरू, ग्यास स्टेशनहरू, कार्यशालाहरू, र भण्डारण सुविधाहरूमा व्यापक रूपमा लागू हुन्छ।

हल्का औद्योगिक अनुप्रयोगहरू

साना कारखानाहरू, प्रशोधन कार्यशालाहरू, र मध्यम पावर मागको साथ मर्मत सुविधाहरूमा प्रयोग गरिन्छ।

अस्थायी विद्युत आपूर्ति परियोजनाहरू

लचिलो र भरपर्दो पावर वितरण चाहिने निर्माण साइटहरू र अस्थायी बाहिरी इन्जिनियरिङ परियोजनाहरूमा सामान्य।

GUANGBIAN ले वास्तवमा कसरी एउटा निर्माण गर्छ भनेर हेरौं।

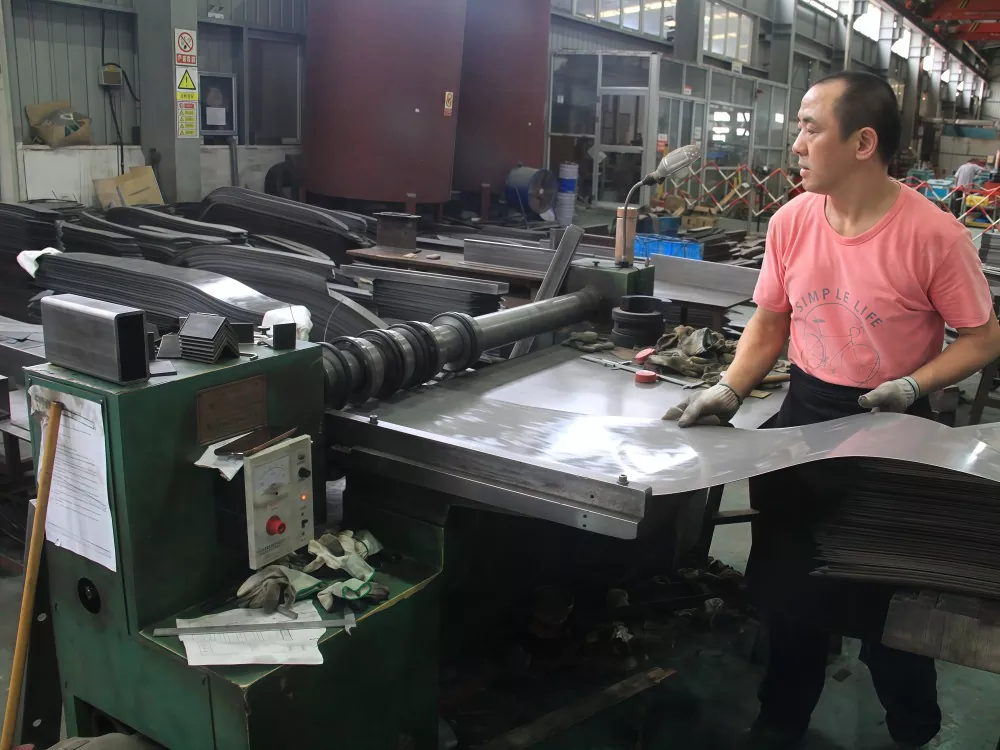

चरण 1: कोर निर्माण

कोर अनाज उन्मुख सिलिकन स्टील संग सुरु हुन्छ। उत्कृष्ट चुम्बकीय गुणहरू, तर यो भंगुर छ - तपाइँ यसलाई नियमित स्टिल जस्तै स्ट्याम्प गर्न सक्नुहुन्न।

हामीले पानाहरूलाई विशिष्ट आयामहरूमा काट्यौं, त्यसपछि तिनीहरूलाई विशेष उपकरणहरूमा तहद्वारा तह स्ट्याक गर्नुहोस्। प्रत्येक तहको जोडहरू तलको एकबाट अफसेट हुन्छन्, जसले चुम्बकीय मार्गमा हावाको अन्तरलाई न्यूनतम राख्छ। एकचोटि हामी लक्ष्य मोटाईमा पुग्छौं, सम्पूर्ण स्ट्याकलाई टाइट क्ल्याम्प गरिएको छ र सबै चीजलाई ठाउँमा लक गर्न भ्याकुम-इम्प्रेग्नेटेड हुन्छ।

ट्रान्सफर्मर निर्माण प्रक्रिया यस चरणमा निर्भर गर्दछ। स्ट्याक कारक, सतह समतलता, क्ल्याम्पिंग दबाब - यी मध्ये कुनै पनि छुटाउनुहोस्, र नो-लोड हानिहरू स्पेसमा चल्नेछ।

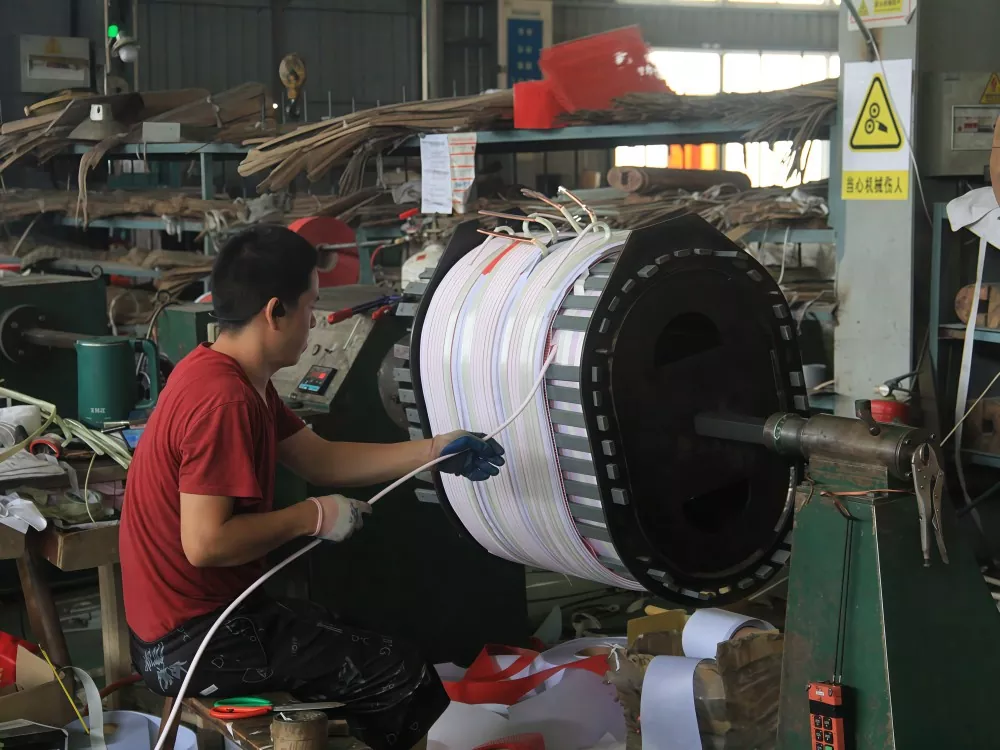

चरण 2: घुमाउरो

यो जहाँ यो आलोचनात्मक हुन्छ। घुमाउरो पसल नियन्त्रित तापक्रम र आर्द्रतामा चल्छ। सञ्चालकहरू घुमाउरो मेसिनमा बस्छन्, तामाको तार कुण्डलमा खुवाउँछन्, पालैपालो घुमाउँछन्, यसलाई समान र कडा राख्छन्।

GUANGBIAN को 37.5 kva पोल माउन्ट गरिएको ट्रान्सफर्मरले शुद्ध तामाको घुमाउरो प्रयोग गर्दछ - एल्युमिनियम होइन। हामी यसलाई हाम्रो चीन सुविधामा उत्पादन गर्छौं, र प्रत्येक विवरण मापदण्ड: तार गेज, मोडहरूको संख्या, लेयरिङ ढाँचा। हावा धेरै ढीलो छ, कुण्डलीमा मेकानिकल बलको कमी छ। हावा धेरै तंग, तपाईं इन्सुलेशन कुचल।

एक पटक घाउ भएपछि, कुण्डली भ्याकुम गर्भाधान मार्फत जान्छ। इन्सुलेट वार्निशले प्रत्येक खाडलमा झर्छ, टर्नहरूलाई ठाउँमा लक गर्छ र वाइन्डिङलाई डाइइलेक्ट्रिक बल र राम्रो तातो अपव्यय दुवै दिन्छ।

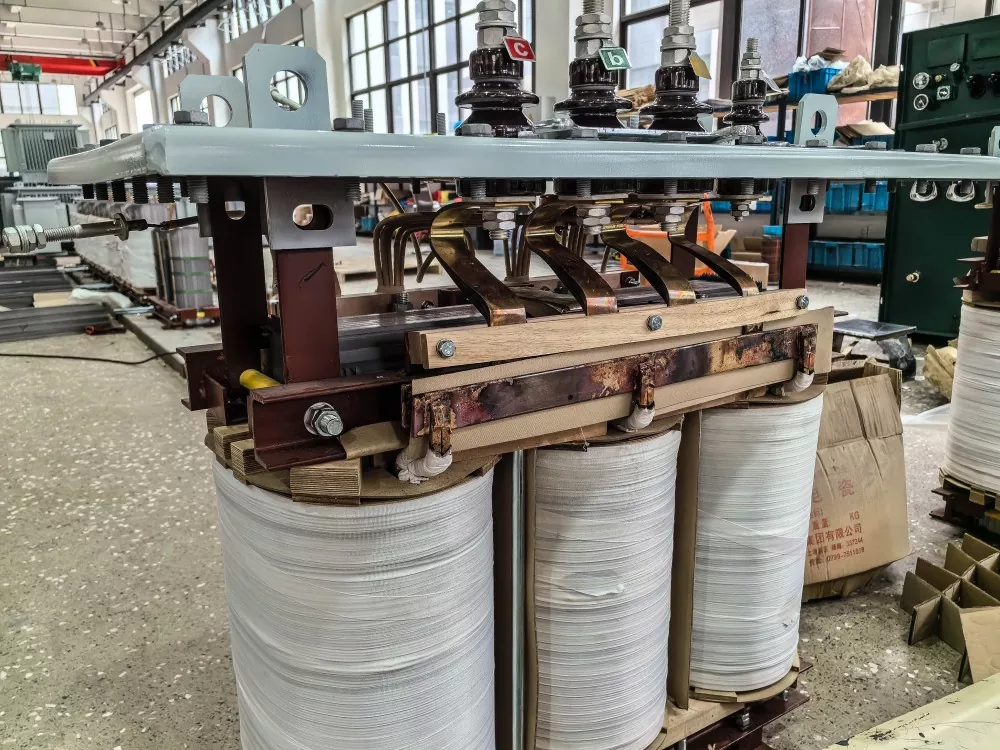

चरण 3: कोर र कुण्डल विधानसभा

घाउको कुण्डली कोर खुट्टामा सर्छ। इन्सुलेशन स्पेसरहरू भित्र जान्छन्, लीडहरू जडान हुन्छन्, र सम्पूर्ण सक्रिय भाग आकार लिन्छ। विन्डिङहरू बीचको क्लियरेन्सहरू मानक पूरा गर्नुपर्छ—यहाँ कुनै सर्टकटहरू छैनन्।

एक पटक भेला भएपछि, सक्रिय भाग ट्रान्सफर्मर कारखाना परीक्षण मार्फत जान्छ: भोल्टेज परीक्षण र DC प्रतिरोध मापन सहन। केहि पनि बन्द, थोरै पनि, यस चरणमा समातिन्छ।

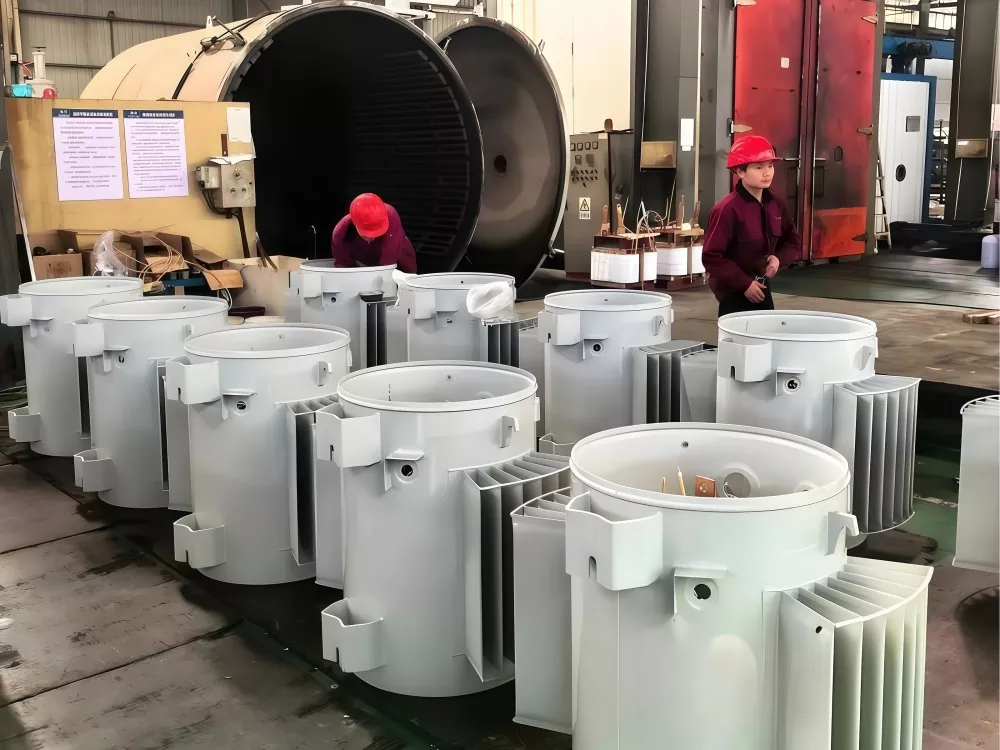

चरण 4: ट्यांक विधानसभा

सक्रिय भाग निरीक्षण पास हुन्छ? यो ट्याङ्की मा तल जान्छ। ट्याङ्की ट्रान्सफर्मरको खोल हो - इन्सुलेट तेलले भरिएको जसले डबल ड्युटी गर्छ: डाइलेक्ट्रिक बाधा र शीतलक।

हामी GUANGBIAN मा उच्च-ग्रेड खनिज इन्सुलेट तेल प्रयोग गर्छौं। यो भित्र जानु अघि निर्जलित र डिग्यास गरिएको छ। ट्याङ्की आफैं वेल्डेड निर्माण हो, र प्रत्येक वेल्ड सीम एक्स-रे निरीक्षण गरिन्छ। कुनै लीक अनुमति छैन।

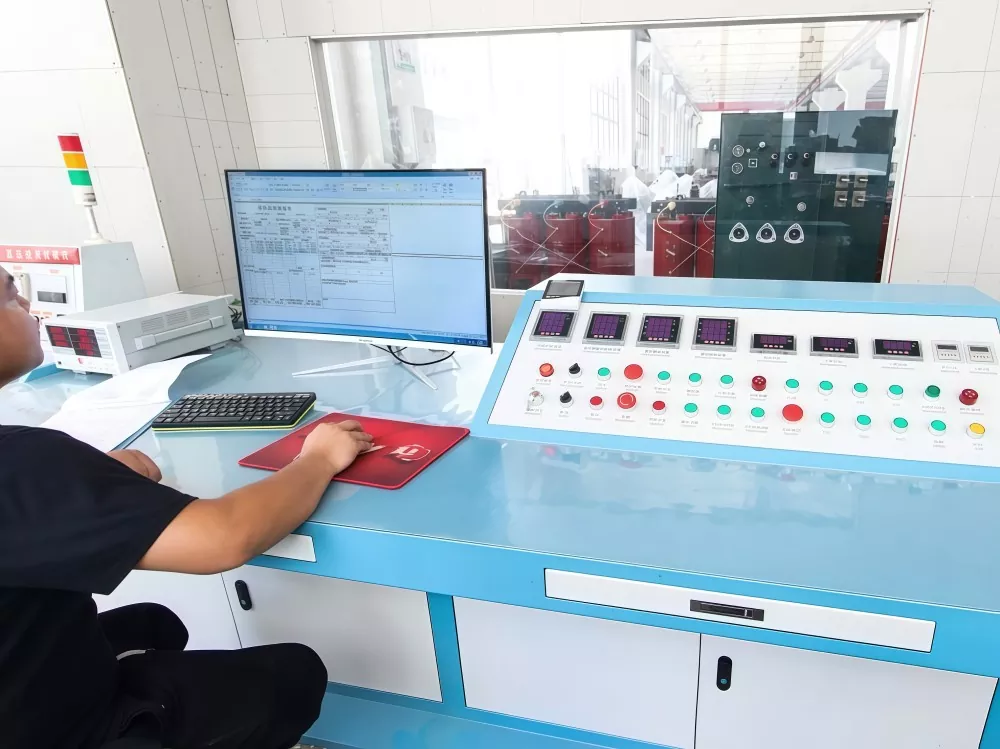

चरण 5: अन्तिम परीक्षण

कुनै पनि एकाइले कारखाना छोड्नु अघि, यो पूर्ण परीक्षण दिनचर्या मार्फत चल्छ:

नो-लोड परीक्षण: हामीले यसलाई माध्यमिक पक्षमा जडान नगरी पावर अप गर्छौं। वर्तमान र हानि पढाइले हामीलाई बताउँछ कि यदि कोरले व्यवहार गरिरहेको छ। ३७.५ kva पोल माउन्ट गरिएको ट्रान्सफर्मरमा, नो-लोड घाटा ≤113W वा तल आउनु पर्छ।

लोड परीक्षण: यसमा पूर्ण मूल्याङ्कन गरिएको लोड राख्नुहोस् र नम्बरहरू हेर्नुहोस्। लोड हानि ≤413W मा रहन्छ, र तापमान चढाई 65 डिग्री सेल्सियस भन्दा माथि जाँदैन।

भोल्टेज परीक्षणको सामना गर्नुहोस्: 21kV पावर फ्रिक्वेन्सीमा HV घुमाउरो एक मिनेटको लागि। LV छेउमा 10kV। यदि इन्सुलेशन राख्छ भने, हामी अगाडि बढ्छौं।

आवेग भोल्टेज परीक्षण: एक 60kV स्पाइक प्राथमिक हिट, 30kV माध्यमिक हिट। यसले तपाइँलाई बताउँछ कि तामा घुमाउने ट्रान्सफर्मरले वास्तविक बिजुली घटना ह्यान्डल गर्न सक्छ।

इन्सुलेट तेल परीक्षण: ब्रेकडाउन भोल्टेज, आर्द्रता सामग्री, अपव्यय कारक - प्रत्येक एक पास हुनुपर्छ।

प्रत्येक परीक्षण स्पष्ट छ? त्यसपछि-र मात्र-त्यसले कारखाना लेबल कमाउँछ।

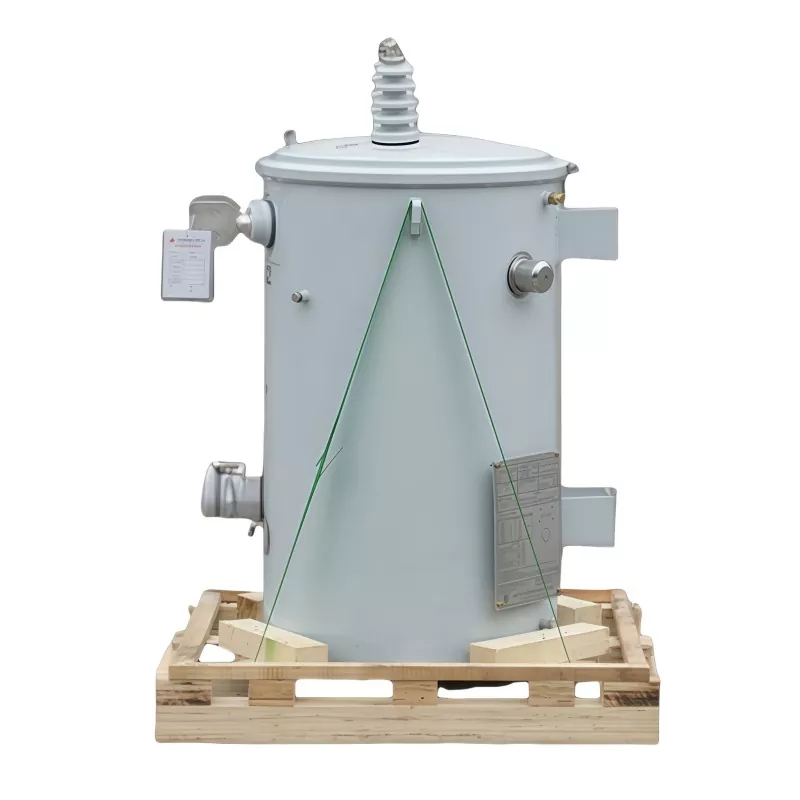

चरण 6: प्याकिङ र ढुवानी

सबै परीक्षा पास गर्नुभयो? ट्रान्सफर्मरले ओसिलो-प्रुफ कभर पाउँछ, काठको प्यालेटमा पट्टी लगाइन्छ, र ढुवानीको लागि तयार हुन्छ। प्रत्येक GUANGBIAN इकाईले एक अद्वितीय क्रम संख्या बोक्छ - नेमप्लेट र आधारमा देखिने। त्यो नम्बर ट्रेस गर्नुहोस्, र तपाईंले उत्पादन मिति, परीक्षण रेकर्डहरू फेला पार्नुहुनेछ, कच्चा मालको कुन ब्याच यसमा गयो।

अहिले सम्म तपाईले चित्र पाउनुभयो। 37.5KVA पोल-माउन्टेड ट्रान्सफर्मर केवल धातु र तार सँगै फ्याँकिएको मात्र होइन। ट्रान्सफर्मर निर्माण प्रक्रियाले वास्तविक शिल्प र वास्तविक मानिसहरूलाई प्रत्येक चरणमा ध्यान दिने समावेश गर्दछ। मूल्य महत्त्वपूर्ण छ, तर उत्पादन क्षमता र गुणस्तर नियन्त्रण बढी महत्त्वपूर्ण छ।

पोल-माउन्ट गरिएको ट्रान्सफर्मर किन प्रयोग गर्ने?

ग्राउन्ड-माउन्ट ट्रान्सफर्मरको तुलनामा, पोल-माउन्ट ट्रान्सफर्मरहरूले धेरै महत्त्वपूर्ण फाइदाहरू प्रदान गर्दछ:

अन्तरिक्ष बचत स्थापना

युटिलिटी पोलहरूमा स्थापित, ग्राउन्ड स्पेस वा समर्पित ट्रान्सफर्मर कोठाहरूको आवश्यकतालाई हटाउँदै।

कम पूर्वाधार लागत

जग, घेरा, वा थप सिभिल कार्यहरूको आवश्यकतालाई बेवास्ता गरेर निर्माण लागत घटाउँछ।

ग्रामीण वितरणको लागि प्रभावकारी

ग्रामीण र दुर्गम क्षेत्रहरूको लागि अत्यधिक उपयुक्त जहाँ ओभरहेड वितरण नेटवर्कहरू सामान्यतया प्रयोग गरिन्छ।

सजिलो मर्मत पहुँच

निरीक्षण, मर्मत र प्रतिस्थापनको लागि सुविधाजनक उचाइमा माउन्ट गरिएको, डाउनटाइम घटाउँदै।

परिष्कृत सुरक्षा

माथिल्लो स्थापनाले आकस्मिक सम्पर्क, तोडफोड, र वातावरणीय क्षतिको जोखिम कम गर्दछ।

भरपर्दो आउटडोर सञ्चालन

दीर्घकालीन बाहिरी कार्यसम्पादनको लागि मौसम-प्रतिरोधी र जंग-प्रतिरोधी सुविधाहरूको साथ डिजाइन गरिएको।

ओभरहेड पावर नेटवर्कहरूको लागि उत्तम

लागत-प्रभावी र कुशल पावर समाधानको रूपमा ओभरहेड वितरण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

यो आफैलाई हेर्न चाहनुहुन्छ? GUANGBIAN हाम्रो चीन कारखाना मा निर्माण, र हामी कारखाना भ्रमण स्वागत गर्दछौं। भ्रमणको तालिका बनाउन पुग्नुहोस्।
